【已解决】原装数据线内部接线

dang0305 · 发表于 2010-9-7 18:30:28

您需要登录才可以下载或查看，没有帐号？注册会员

x

本帖最后由 dang0305 于 2010-12-5 15:43 编辑

周末回家测试了。没接错。可以刷机。G线未接。原装线屏蔽做得不错。
----------
请问 usb 的红白绿黑四根线怎么接的呢

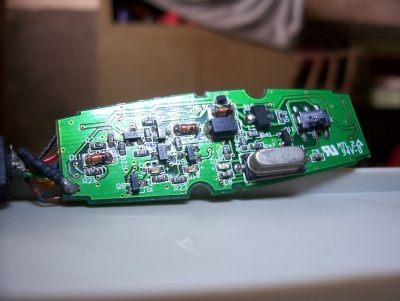

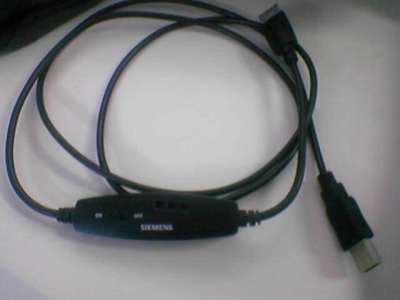

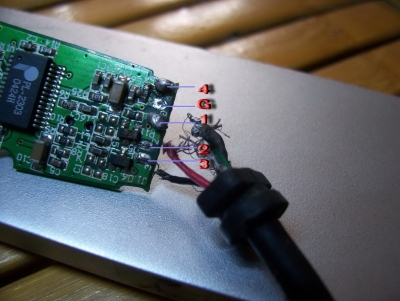

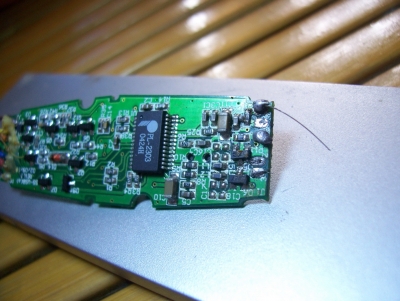

pcb 焊点标记  有 1234 g

1 是不是接红
2 是不是接  白
3 是不是接  绿
4             黑
g 接    （地）  粗黑
？
求教

dang0305 · 发表于 2010-9-7 18:37:54

本帖最后由 dang0305 于 2010-9-7 18:40 编辑

回复 1# dang0305

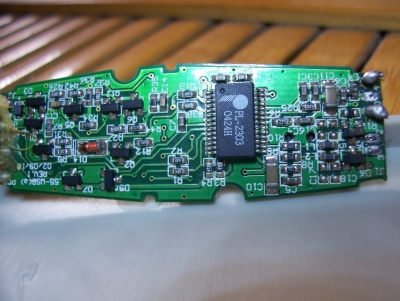

pcb 焊接点应该是这样标的

重复图片
节约资源，
删除之

一桶忘情汤 · 发表于 2010-9-12 09:18:28

哥们你的手机怎么进刷基带的工程模式啊，我按说明的menu+打电话键【要同时按】再加+开机键进不去

内裤上画地图 · 发表于 2010-9-13 14:29:08

请输入&quot;化龙巷&quot;正确答案：化龙巷

dang0305 · 发表于 2010-9-15 11:46:44

y的，全部在我的帖子里扣分
。。没人回答。。
回答的都是。。。
不知所云

dang0305 · 发表于 2010-9-19 21:12:50

谢谢斑竹，等图。。。

flyfeiwang · 发表于 2010-9-19 22:23:55

本帖最后由 flyfeiwang 于 2010-10-26 19:10 编辑

我在外面，资料不在。等过一阵子回去吧。

X65系列通用数据线制作.rar (815.13 KB, 下载次数: 45)

dang0305 · 发表于 2010-9-20 21:59:34

我在外面，资料不在。等过一阵子回去吧。
flyfeiwang 发表于 2010-9-19 22:23

登录/注册后可看大图

哦好吧。。。。慢慢等吧
中秋不回去吗

dang0305 · 发表于 2010-10-26 18:43:43

顶起来，为了我的S75

flyfeiwang · 发表于 2010-10-26 19:11:07

回复 9# dang0305

额，不好意思，当时忘记了。已上传完毕

dang0305 · 发表于 2010-10-26 19:47:26

谢谢斑竹。。。哈哈，周末可以玩s75了

dang0305 · 发表于 2010-10-26 19:55:13

看了半天，貌似我的问题仍未解决，只好周末自己尝试了。

ajchan · 发表于 2010-10-26 21:50:28

原装的我手上没有,组装的接点是PIN1蓝线接VDD,PIN3红线接DSR,P5P7短路接飞线到PIN2接ST,PIN4白线接RT,PIN6黄线RXD,这些在PCB上都有标注的,如果你的线只有四根线,那么你就要拆开插头来看接点.

dang0305 · 发表于 2010-10-27 09:39:44

多谢斑竹童子

ajchan · 发表于 2010-10-27 10:16:01

最笨的办法就是接每一根来试,黑色的那根是地线G不用换,其它的三根线换接来试,对手机没影响的.

woany · 发表于 2010-10-27 17:16:37

y的，全部在我的帖子里扣分
。。没人回答。。
回答的都是。。。
不知所云
dang0305 发表于 2010-9-15 11:46

登录/注册后可看大图

我手头倒是有跟原装的，不知道怎么无损拆开，如果是这种的话教我无损拆吧，教会了我我来拆了教你 wap41::ii

PS：65的摄像头还真是........ - -

woany · 发表于 2010-10-27 17:22:03

搞了半天还是不知道怎么拆开，又舍不得用力撬，看不出是卡扣的还是胶封的 wap68::ii

ajchan · 发表于 2010-10-27 21:31:34

回复 17# woany

你加我Q。305919419

woany · 发表于 2010-10-27 22:20:09

回复 woany

你加我Q。305919419
ajchan 发表于 2010-10-27 21:31

登录/注册后可看大图

加了，今天开始引用错回复了，实在... 不好意思 :/lkh

ajchan · 发表于 2010-10-27 22:37:59

不好意思，没上Q。
