小8改透明壳，加长天线，带背夹，类似对讲机

yunzhongxing · 发表于 2010-6-10 10:46:01

本帖最后由 yunzhongxing 于 2010-6-13 11:25 编辑

3000多人看，才100多个回帖的，太伤心了。我正准备着透明壳子的事情呢。前几天我说要改透明壳子，并且带个背夹，要改成对讲机式的，可惜回帖的人太少了，伤心啊，只好自己闷头在家玩了。这是我帖子的地址 http://www.0110.cn/viewthread.php?tid=438768&extra=page%3D1

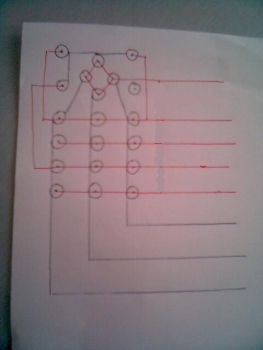

首先声明，这个不是小8的电路图，我是被论坛里一个兄弟逼的没办法了，上班时间画的，只是个大概的意思。大家可以看到很多红线和蓝线，按键有2个触点，用线连起来的点都是相通的，所以这些点在飞线的时候之用一根线就可以了，（测试共线的时候就把我累个半死,我没有工具,只好用个贴片的LED灯来测试共线,LED灯很亮就是共线,比较暗就是不共线(数字电路里基本不存在完全不通的两个节点,所以每两个点连接都会亮,只是明暗程度不同)）图上一共有20个按键，如果用最笨的方法需要40根线，可是大家可以看到，通过测试共线的方法，我们只用了8根线，这样就把飞线减少到最小程度。这8根线的另一端要接我们改装的按键板，不管它原来是什么手机的，你都需要先测出它的共线电路图，然后通过给按键板打孔改造，把跟图上不一样的地方完全改成跟图上一样的情况，这个时候，要改装的按键板也会有8个节点，就是要跟我们这8根线相连的，按照对应的位置焊接好，就可以了。不明白的可以问我。
这几天确实有不少兄弟加了我的QQ，可是几乎没有人发问，加完就拉到了，我也不知道他们想知道什么。

yunzhongxing · 发表于 2010-6-10 10:48:37

沙发自己坐

分享 · 发表于 2010-6-10 10:52:23

偶支持LZ。

daijiajiajiajia · 发表于 2010-6-10 11:05:17

我是佩服的五体投地呵呵
高手太厉害了一般人都不知道该回复什么了
透明壳貌似没什么好处吧
不如改成三防的吧wap45::ii

daijiajiajiajia · 发表于 2010-6-10 11:18:14

那个屏幕灯红色的怎么改的
改了什么啊

oaoam65 · 发表于 2010-6-10 11:44:09

支持一下
看看有什么可以学习的

bbjoy · 发表于 2010-6-10 13:42:20

透明的，mmc卡怎么插？

sirjang · 发表于 2010-6-10 14:25:05

好期待啊！楼主真强大，我要楼主帮我改，发挥小8到最极致！

......真的木有小jj吗

sunraycave · 发表于 2010-6-10 14:45:21

整个组合套件，弄成x4 还是x5忘了，那扣子的样式最好，

ijarod · 发表于 2010-6-10 14:54:46

支持楼主

52577 · 发表于 2010-6-10 16:21:40

我一贯的支持楼主！

cafeimao · 发表于 2010-6-10 16:42:38

3000多人看，才100多个回帖的，太伤心了……

现在新出个补丁顶的人也不多啊，很正常，淡定，自己开心就好

ZXMH · 发表于 2010-6-10 16:54:15

支持LZ.
不过最好不要长天线!

sl45e · 发表于 2010-6-10 16:54:24

7.
::/w

sl45e · 发表于 2010-6-10 16:54:52

::/w

qiuyuke · 发表于 2010-6-10 16:56:00

NB的楼主

吃葡萄的狐狸 · 发表于 2010-6-10 16:59:35

我来支持楼主

yunzhongxing · 发表于 2010-6-10 17:26:22

红色灯就是用红色的LED 就跟改白色屏幕是一个道理没有什么难度

yunzhongxing · 发表于 2010-6-10 17:27:53

回复 7# bbjoy

可以把原来内存卡的触点焊接到主板上，然后在壳子上开个孔，做成可以插拔的形状，摸索呗呵呵

yunzhongxing · 发表于 2010-6-10 17:28:19

回复 8# sirjang

你才木有小鸡鸡
