EL71，换壳的过程和一些经验教训－写给想换壳的人看看

carven

几个EL71都是在呐喊那儿买的。自己用的是07年的T版。
09年底几件事促使我换机，一是外壳多次掉到地上，破损严重，影响商务形象；一是由于我玩机频繁，运行越来越慢，一是电池也挺不住了。可我自己常年电脑工作，对智能机没兴趣。而且用了几个nokia等的机器，还是觉得西机好用。呵呵，从2588起用的都是西门子，可能我是个比较专一的人吧。
话说我在呐喊那里买机器从来没坏过（全部），所以当否决了其它牌子，否决了EF81,SL91,终于下决心给自己的机器换壳，清洗，重新刷机。当然，壳也是在呐嫂那儿买的。

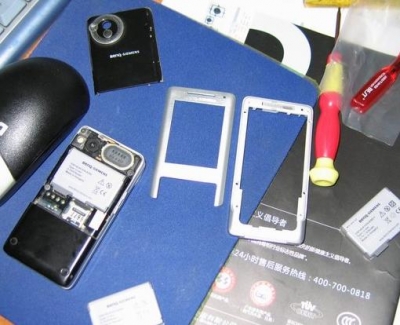

有图有真相:新的前壳和旧手机，T5/T4

qiuyuke

教训呢好拆不?

carven

楼上的够快，我是直接在帖子上写的，要点时间。很好拆，也很好装。这个机器很精密，但是很规范，所以很好操作。

具体的拆机过程就不写了，请参考下沙大侠的拆机教程。
地址：http://bbs.0110.cn/viewthread.php?tid=307664&highlight=%B2%F0%BB%FA%BD%CC%B3%CC

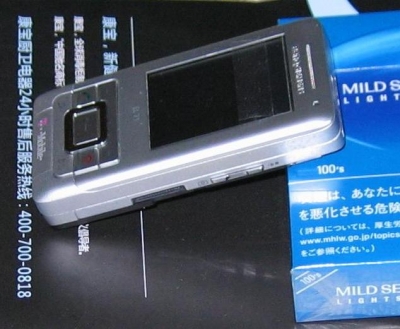

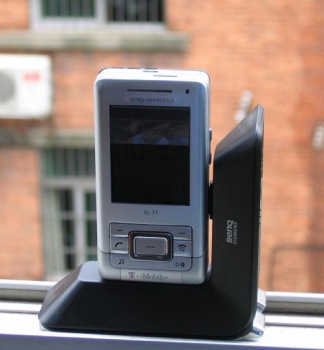

完成后的样子，看着它，其实不爽甚于开心，迟早还是要习惯别的手机。

carven

拆装其实并不复杂，重要的就是细心加小心，千万不要想当然。拆的时候要注意的，下沙帖子很详细了。主要是主板、屏幕这些地方的排线插头要用阴劲轻轻拨，注意不要只拨接口的一头。我只说我觉得要注意的地方。

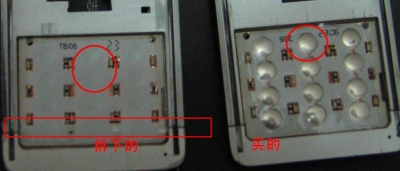

1、键盘纸。按键是橡胶的，直接撕下来就好了。撕开后看到的可能是图中这两种其中一种，这是粘好在中壳上的键盘小板。
这层白色的是纸，是小板的一部分，注意不要弄破。中壳的大部分是金属，下面那一小块是塑料材质，是因为后面有天线。而这个小板，是粘在中壳上的，而且上下都粘的很牢。当时买外壳前我就撕掉了按键，所以买的时候特地请教了呐喊两口子，建议我不要自己拆小板，还帮我找了充新的带小板的中壳。后来自己拆的时候，因为有买的，所以想了很多办法大胆尝试，的确只有蛮力才能撕开，而且变形了！那个小板貌似很薄，还连着排线，而且撕坏了也配不到全新的。所以建议买充新的带小板的中壳，你要是想拆下来再换到新的中壳上，会很痛苦的花费大量时间和精力，没准还会拆坏。

carven

图片右边是换下来的前壳，左边是键盘小板在中壳背面的排线接口。
2、左边中壳上的黑点，那是厂家固定排线的不干胶。很棒的东西，粘性很合适。就是说在2年半后它也不会粘死，很容易就能把排线撕下来，但是再次粘上去依然很牢，排线轻轻拉扯也不会脱下来。而且这种胶有厚度，很好用。我特地到市场去问过，可惜没有。
仔细看中壳，会发现排线的路径部分，中壳是留了略凹的走线槽，而且不干胶的位置也有凹槽。自己用双面胶的话，会太薄，要用好几层。所以我是用刀取下来，换到新外壳的相同位置去的。除了这里，前壳还有。

carven

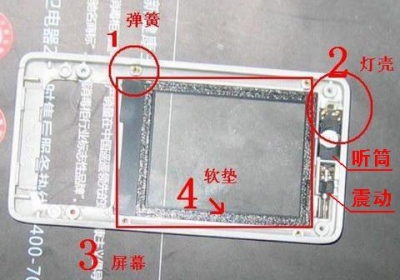

3、这是前壳，镜面是粘在金属壳上，金属再黏在塑料壳上，而且都很牢，特别是金属和塑料之间，我都撬变形了还是拆不开除非你撬断塑料部分。有几个地方稍微说一下。
1）弹簧，而且是里面粗，外面露头处细的弹簧。拆机过程中我认真看了整个机器的线路，冒昧的估计这个是给外壳连接到手机的整体接地上，很严谨。但是不拆开前壳的话，用镊子拽不下来，我就算了。因为强拆可能你也复原不了原来的长度了。况且我觉得前壳，中壳，后盖都是金属的话，手机拿在手上相当于接地了。一般情况下使用不会有问题的。后来问呐喊也是说无所谓装不装。
2）听筒和震动就是放在里面的，轻轻一撬就下来了。那个灯壳卡得比较紧，却是要到前壳的正面，用钝头的东西往里顶出来。那是塑料的，用钝头的不会破相。
3）没什么好说的，拆了也废了。4）这个是密封液晶和镜面的，这样可以保持清洁。它也是不干胶的，可以直接撕下来，用到新镜面上。但是因为我们没有厂家那种胶，所以实际没用的，后面会说到。

carven

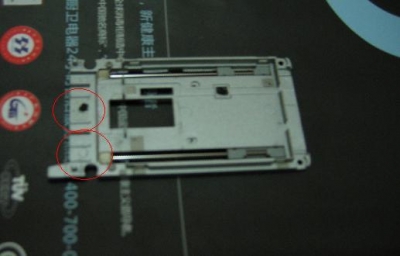

液晶，上键盘和连接排线，是固定在滑轨上的。红圈的位置是液晶和排线连接上键盘板的地方，有这些东西的图找不到了，因陋就简说一下。
左边上面那个圈，黑点是固定液晶排线接口的海绵和不干胶，我不理解的是其它地方不干胶都是直接放在壳体上，这里却有一块透明塑料夹在中间。它黏在壳上，不干胶黏在它上面，这个3P来得实在让人不明白...
同样的，我把不干胶换到新壳上去了。
另外，为了滑轨的背面不磨损，我把中壳上那两个白塑料片去掉了，下沙大侠教程里特别拿出来说过的。那东西在我理解似乎是起了稳定滑动和保护滑轨装置的作用，因为我觉得推滑盖的作用力是向前下方的，不加塑料片的话长期用没准容易把滑轨装置搞松掉。不过我要的不是保护，是滑轨不破相。装起来后也的确比原来的松－－用了半个月以后，现在觉得还是有必要装回去，有那东西滑轨和中壳始终保持一个角度，对滑轨还是有好处。不过不愿弄了。

carven

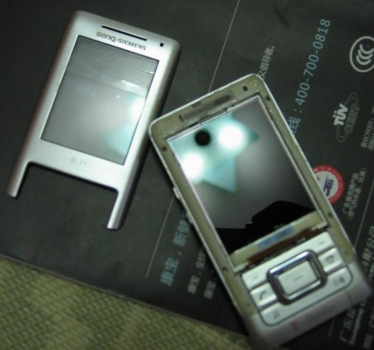

5、这是前壳。
镜面里外都有膜，外侧可以作为贴膜用的，不要撕掉。把外侧用双面胶（为了不混淆，工厂的都叫不干胶，自己的都叫双面胶）粘在金属壳上，压紧后撕掉里面的膜。把金属壳和塑料壳合体。这里要说的是双面胶，把塑料壳上粘好双面胶，把金属壳放上去就粘好了。
然后我模拟了一下推滑盖，发现金属壳移位了。以为是双面胶强度不够，分开来重新粘的时候发现原来是前面说到过的原因，双面胶太薄，只有4、5个点粘到了，于是加了1～2层上去，黏上又打开，看看差不多有50%黏上了，重新盖好推了几次也不再移位了。不过我还是觉得，没有合适的胶，以后可能进水或者受潮的几率会大很多。这几天下大雨我都不敢放容易淋湿的口袋，要给前壳内的板子清洁，等于再拆一遍了。

carven

说到这里，就该说道6楼图片上的（4）了。我一开始装前壳的时候是把它黏到新镜面上的，然后把金属壳粘上塑料壳，然后翻过来上滑轨和前壳的螺丝，结果装好翻过来，发现前壳金属部分和塑料部分分家了。原来是这东西厚了。
拆机前我的71金属壳和塑料壳之间并不是严丝合缝的，而是有1～2毫米的缝隙，非常藏灰。这下知道是为了照顾这个东西。但人家有专业材料和做工，还牢得我拆不下来。试了几种办法，都搞不定，所以只好把这个东西拆掉，才算是严丝合缝的装好了。

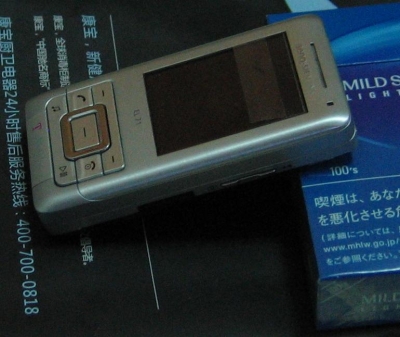

没有缝，还是好看。

carven

但是，前面种下的因，立刻就结果了。
因为没有（4）的隔离，用了半天就在风中进不少灰。我打开前面金属壳－反正是双面胶的，好拆：）
因为四周有双面胶，不好用擦镜布，就用了酒精，悲剧就此发生。

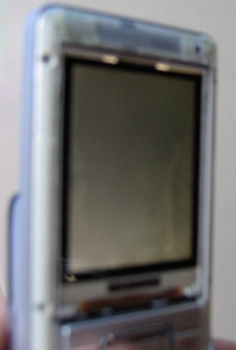

酒精没拿错，是无水的。擦的时候忘了甩一下棉球，结果酒精流到液晶里去了。就是图上的样子了。我开始还没在意，是装好后开机正好太阳角度合适，看到液晶的水波纹。想到拆机前没这问题，最初还以为是装了那个（4）后上螺丝时把液晶压坏了，赶紧拍照找呐喊请教，结果被证实了是酒精进去了背光板。你说坏吧又没坏，可是屏幕不仅是有水纹，灯光也不均匀了。拆液晶擦背光板吧，呐喊也说留下痕迹是一定的了，而且要重新把机器全部拆掉。得，太耗精力了。还是将就用，坏了再考虑换吧。
这两天又进灰了，我又把（4）拿来看看，觉得用裁纸刀很难搞好厚度。看来还是要考虑找块黑海绵来试试。

图片因为要找角度拍水纹，所以除屏幕外比较糊。

AJ_005

拆过N多次了.

carven

呵呵，我比较喜欢拆机的过程。总结一下：

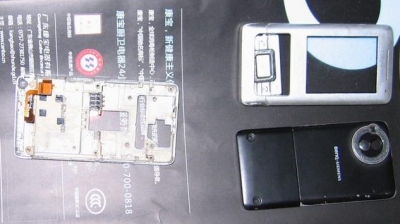

换的是全部的外壳：前壳、镜面、中壳、滑轨、后壳和后盖。其中除了前壳的一半和中壳的1/8外，全部是合金外壳。而且做工很好。但是我觉得一直以来EL71就中壳和后盖漆面不够厚，上键盘硬度不行，钥匙的碰撞都会花掉。
教训是就因为酒精多了一点这样小小的疏漏，搞得液晶效果打折
遗憾的地方是没有合适材料，恢复不算完美。

感谢呐喊，和论坛所有发帖看贴的人们。有写得错漏或是不对的地方，请大家指正。
忘加图了

qiuyuke

LZ加油

集大成

这个应该加精，版主去哪里了，还不来加分

Polaris-China

同14樓的提問~~應該加精

xjay998

我也拆过好多次，就是T4螺丝刀不好找，最后用的T3还是T5的忘了，借的

657846009

哈哈 我的el71 中间的漆 买来不带一个月 就掉完了 不爽  这手机还是很不错的  我的c65 也不错  舍不得丢 新新的 嘿嘿 最爱西门子

西门大侠

多分享点啊

呐喊

楼主好作业，，，，动手能力也强，，

carven

回复 11# AJ_005


      是这样，买壳时无意中知道买的人不少，但可借鉴的相关帖子却不多。帖子不是指流水，比如自己不了解液晶，想当然，结果在这里翻了船。
每个东西都有它的个性，希望帖子能给其他人一点有用的信息。
又找到几张图，下面补点很多人都知道的东西：滑盖开合的霍尔判断电路位置、滑盖的组成、键盘的鼓起、部分拆机的图片，还有对找不到功能东西的一点小猜想。

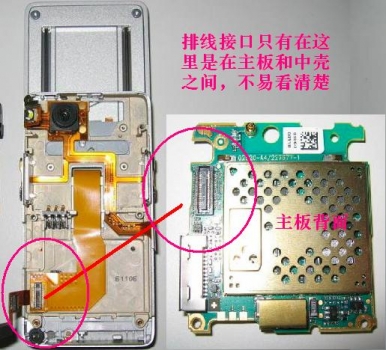

这个是主板背面的排线接口
