给sx1加个收音机天线

bigmartin

我喜欢听广播，但是不想躺在床上听的时候还得戴耳机，看了很多机油改装的帖子，很受鼓舞，于是拆机，改。



找了根漆包线，卷起来

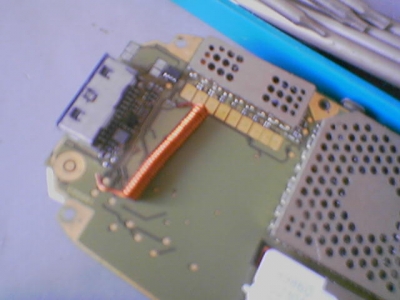

放在电路板上一比划才知道这线根本不能用，太粗太硬，要是焊上去了，想撅一下换个姿势，非把焊盘撕下来不可

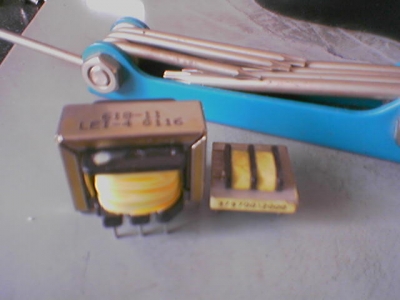

怎么办呢？找来找去，在我的 junk box 里找到俩变压器




拆一个小的。算了一下，中心频点100兆，1/4波长大概75厘米，绕成法相模螺旋天线（其实算也是白算，螺旋天线不是这么算，还没算什么电感量什么缩短系数）。往下拆线花了俩钟头。

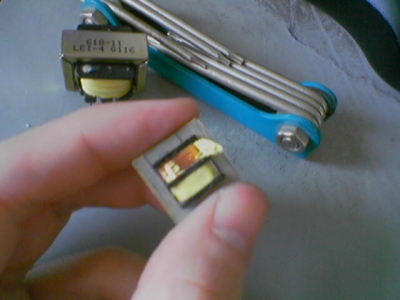

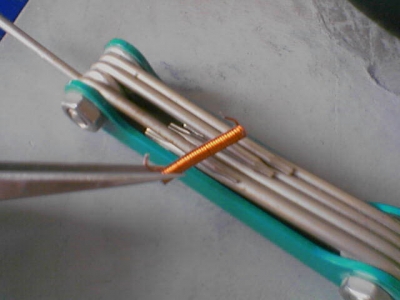

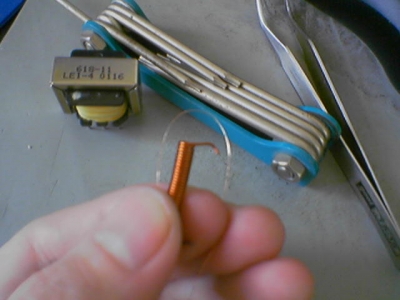

拆下来的线和原来那个炮仗比划比划，omg，不比不知道一比吓一跳。

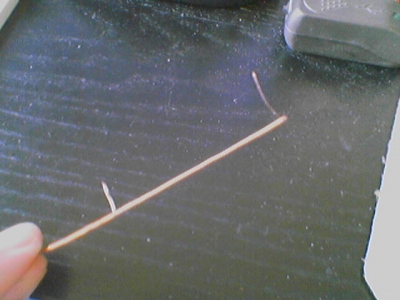

把粗线捋直了，细线网上绕，绕完了就这样了

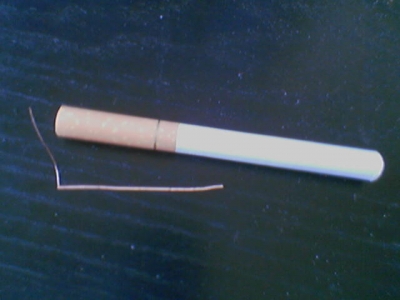

拿根烟比划一下





接下来就是焊，焊了两次，第一次忘了把漆层刮掉（瀑布汗），太紧张，连照片都忘了拍（再汗一个）

直接焊在插口的引脚上了，没敢往焊盘上招呼

机器装上了才想起没拍照片，但是可以从屁股那里看到里边

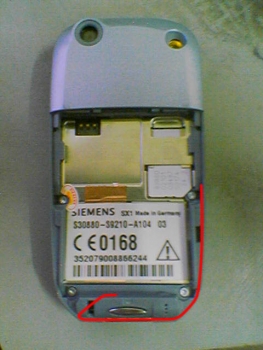

天线在机壳里边就是红线那样走的

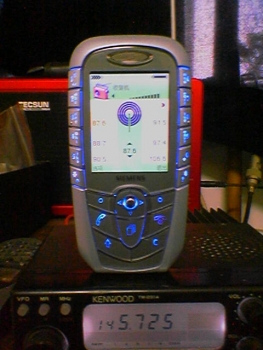

看效果，放在窗户边的桌子上，听听还不错，拿着的时候，手得拿下边，加感

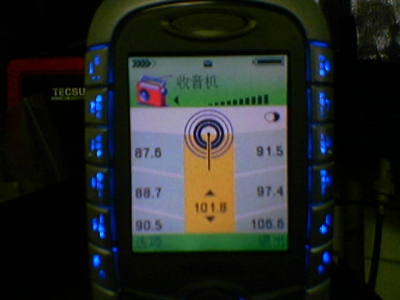

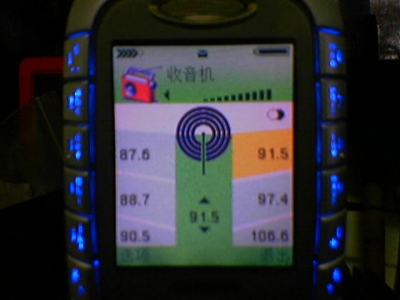

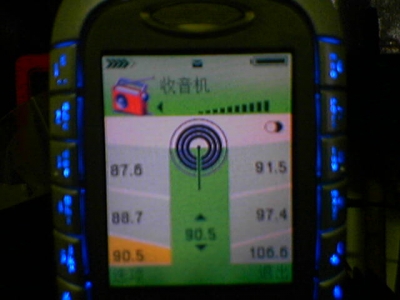

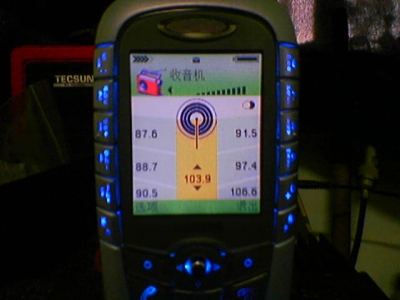

大部分频率接收没问题，看片吧

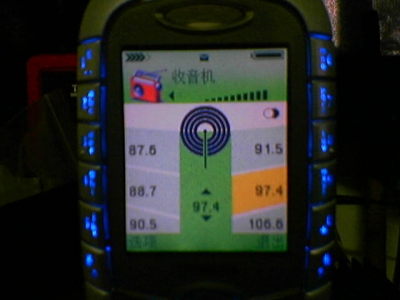

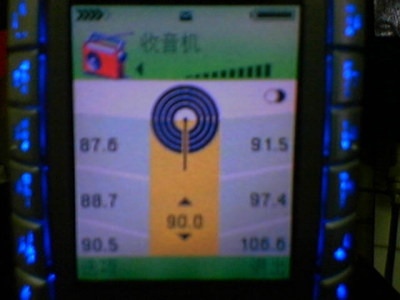

最后，102.5体育广播和107.3城市服务管理广播没收到（不是不能接收，是自动搜索没搜到，手动调频率还是能收到）
回头下楼去空地上试试


总结：

1：天线太短，法相模螺旋天线被我弄成了个电感，在机器里的路径没有规划好，没有达到预想的效果
2：可以不插耳机听广播了，需要打相应补丁


3：不是谁都能改，操作有难度，向那些设备技术都好的高手致敬
