有沒有人可以分享SL91/SL98拆機圖（再上圖）

charlie983110 · 发表于 2009-7-22 19:02:04

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？注册会员

x

本帖最后由 charlie983110 于 2009-7-24 00:27 编辑

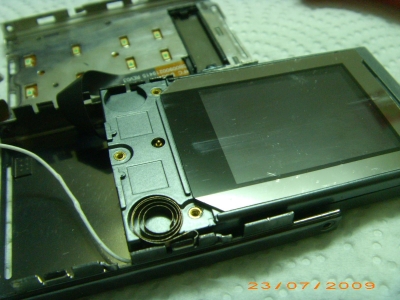

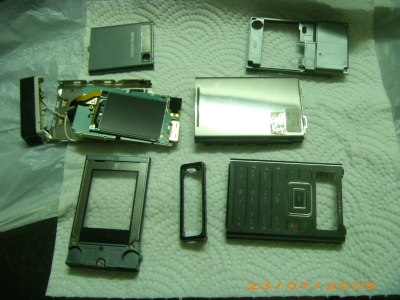

本人準備將手上的ＢＳ　ＳＬ９１／ＳＬ９８拆卸維修，請各位大大盡力幫忙！感謝感謝！稍後上圖！！

西门雪 · 发表于 2009-7-22 20:46:10

很少有SL91的,SL98是什么机器?

sky19870822 · 发表于 2009-7-22 21:33:54

等待楼主上图，我想入个sl91

joku · 发表于 2009-7-23 11:34:51

SL91真是太漂亮了看过一眼就没忘

gao007007 · 发表于 2009-7-23 15:03:27

lz就是那个买sl98的香港人？

charlie983110 · 发表于 2009-7-24 00:28:55

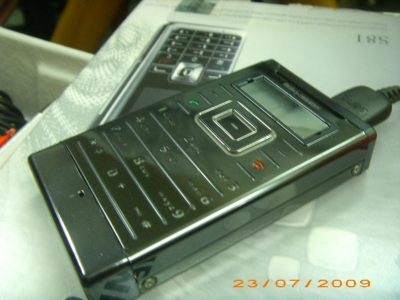

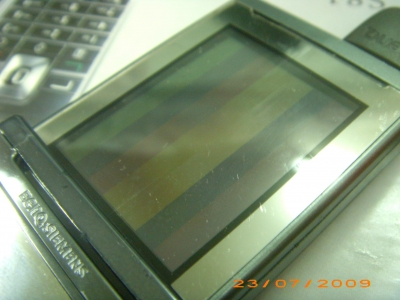

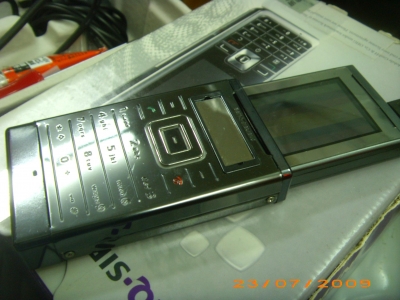

其實SL98真的很漂亮...........不過我這部就不能用><

fufu · 发表于 2009-7-24 06:08:48

。。。哪搞到的YD机啊。。太YD了

手扶拖拉机 · 发表于 2009-7-24 11:17:58

很想弄台

浅蓝大肥猫 · 发表于 2009-7-24 12:40:46

本帖最后由浅蓝大肥猫于 2009-7-24 12:55 编辑

SL91我有拆过，取下了数字键盘、主板、中壳、上盖，但没有拆开上盖（显示屏和滑动结构）。
个人经验：
SL91比较难搞的地方有2个，1个是数字键盘，这个键盘实际上是一片连在一起的塑料片（数字下面带硅胶块）加下面一个划分键位的塑料框架组成，然后用4个金属卡扣卡在中壳上，左右各两个，大致位置在数字键3、9（右边），以及1、7（左边）。如果不把键盘取下，将无法拆出主板和上盖，上盖的一块线路板被数字键盘挡住了。
另一个难搞得，其实不算难，应该是很小心的，就是上盖和主板之间的排线，排线接在主板上中部，连接机制类似台式机电脑主板上安装硬盘线，大家可以想象一下，取下时需要向上挑起。
如果按照从上到下的顺序，合起盖子的SL91的结构顺序应该是：
屏幕（上盖）
数字键盘（带卡扣，固定在中壳上）
上盖主板（通过滑动结构和屏幕连在一起，一部分在数字键盘下面）
主板
中壳
电池
后盖
再说说SL91的固定方式，数字键盘的已经说过，不重复了。屏幕是用螺丝和一套滑轨和上盖主板固定在一起的，上盖主板有两部分，上部就是滑动结构，下部是对应键盘的主板（藏在数字键盘下面啦）。然后有四颗T5将整个上盖，主板（螺丝穿过主板，再穿过上盖）固定在中壳上面。因中壳上有几个弹簧触子，对应主板的，所以这种固定办法会造成SL91整个滑盖松动，并且可能出现右边缝隙较大（弹簧触子在右边），我的机器就有这个毛病，但我机器的中壳有个螺丝孔坏了，所以我希望只是个别现象，呵呵。
暂时没时间上图了，手头没有工具拆机。
建议要拆的兄弟，除了T5的螺刀，准备个镊子比较好，用来拆数字键盘和排线。
还有一个地方，拍照键不是固定的，拆掉主板时会从中壳掉落，千万别弄丢了阿，呵呵。

另求一套全新SL91中壳和后盖，一定要完整全新的哦！如果有底座的话，也请扔一个给我……叩谢！

charlie983110 · 发表于 2009-7-24 22:36:17

中壳和后盖淘寶上面有賣~~~~你去找一下~!~

charlie983110 · 发表于 2009-7-24 22:40:07

http://item.taobao.com/auction/i ... ?cm_cat=0&pm1=1

浅蓝大肥猫 · 发表于 2009-7-26 01:13:25

呵呵，小媚儿的中壳不带天线，没法用，我已经找过他的
