有关S75/M81的一些问题解决方案

西机我最爱

前两天在明西区发了M81的拆机教程还有一些主板图
http://mobile.0110.cn/viewthread.php?tid=393369&extra=page%3D1
刚编辑完这准备发在三楼的帖子
系统提示超量了~~

忙了两天，今天晚上看了小媚儿QQ里的聚会照片，好羡慕啊！
上论坛突然想把这贴发在75区，貌似还是75区人多啊
研读西客站，有了有了新理解，跟大家分享一下

第一个问题

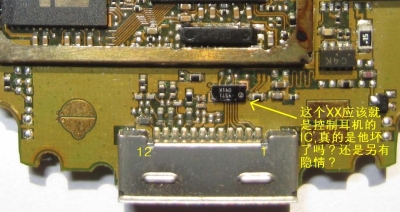

我买的M81是残疾：插上耳机显示耳机模式，用耳机听歌有时会连续跳歌，拔下耳机依然是耳机模式，手动调成其他模式无效，听筒话筒都失效，这是打电话只能带着耳机，重启后恢复正常。不插耳机有时会提示“已连接移动音乐盒”或“移动音乐盒电力不足”。后来问了那个卖手机的，绕了半天才说这机器从外国来的时候IC就坏了

找了一个耳转拆开，先把1、5断开，2、3依然连着，问题依旧；再把2、3断开，模式不会变了

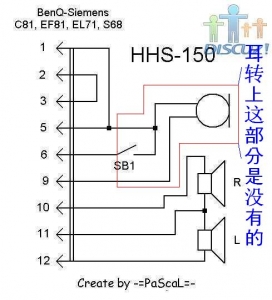

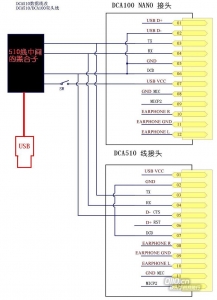

想做耳转的用这个图就可以了

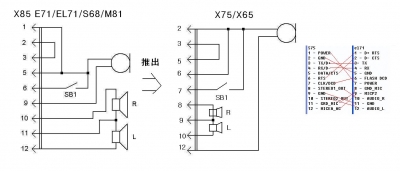

分析了一下电路图，得出结论：


情况就是这样，回来试一下把M81Cv51刷成S7Cv47试试看能不能解决这个问题

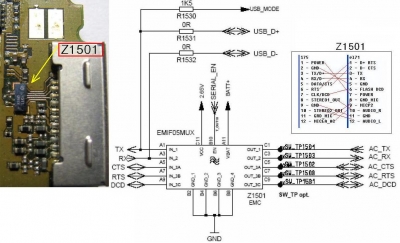

今天查了一下官方的维修资料找到了这个IC，编号Z1501


另外一份资料上写道：
用GOOGLE翻译：
该Z1501是一个5通道滤波器，过电压和ESD保护阵列，其目的是提供过滤不受欢迎的射频信号在800 - 4000MHz频段此外， Z1501包含二极管，以保护下游组件静电放电（ ESD ）电压

应该就是这个编号Z1501的IC出了问题，它控制TX、RX、CTS、RTS、DCD这几个定义的针脚，而控制耳机的的针脚也正在其中，所以，因他损坏造成故障的嫌疑很大

经过进一步查阅资料，使用infineon 8876 v2.1的西门子手机上都有这个编号Z1501的IC！！！

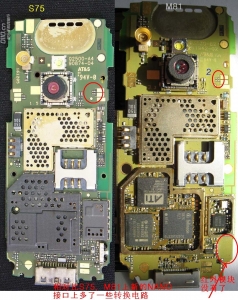

第二个问题，就是S75和M81之间的对比






第三个问题，将M81Cv51刷成S7Cv47

这个已经是很早就有的东西了，最近想折腾，想把这个工程变得完美一点
看以前的老帖子，没有说充电器是否还能使用

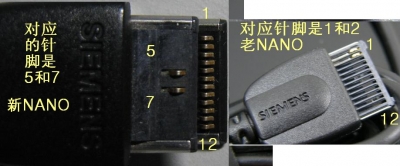

前七个触点位置为一个系列，后五个为另一系列



看了下，是肯定不能了

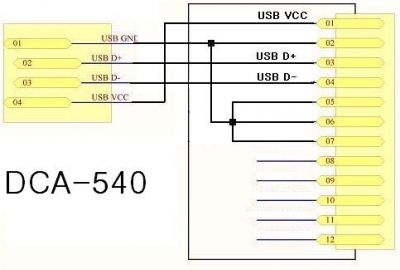

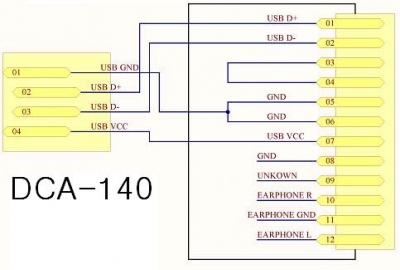

M81Cv51刷成S7Cv47后针脚定义会改变，耳机、DCA-140不能用了，但DCA-100还能用

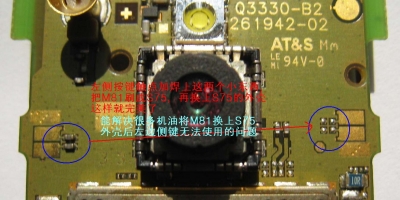

这段时间收一个废的M81，把那个Z1501换上，再把侧键电阻焊上，刷成S7Cv47，换上S75的皮（貌似好复杂 ）

希望这篇文章能让有用处的人看到

搜过相关帖子，发现还都没解决问题，希望我这篇能帮助高手找到解决途径

我只实现了拆机，具体的更换元件我还是很怕的，找好东西了，找个专业的给整整

[ 本帖最后由 西机我最爱 于 2009-1-12 05:42 编辑 ]

西机我最爱

发帖发了一晚上

睡觉去

等着大家回话

etspy007

这种帖子不顶对不起党，对不起国家，对不起楼主同志啊

frog519

不懂，但是帮顶

alan6688

问哪个商家买的?论坛里的么?

van_kenny

照例帮顶

慕鱼

能力有限只能帮顶

tanky200

M81变身S75？

ujrico

恩，楼主研究半天，精神可嘉。。。。

西机我最爱

机器是在淘宝上买的，忘了是哪家了，算了，正好研究研究

谁有跟我的M81/C81毛病不一样的机器的尸体？寄给我研究

我的M81还没变成S75呢

有需要的朋友请拜读toni的文章   S7C v47和M81C v51互刷
http://mobile.0110.cn/viewthread.php?tid=347771

lch8269

ms看不懂

zxyly

唯有帮顶

LDJHAI

技术高手，帮顶，呵呵，很不错

西机我最爱

我的第300贴~~肥水不流外人田

longyacaohaha

没遇见这问题,不过我们都需要这种研究精神,

niu-niu

LZ动手能力强 呵呵

soundwin

没遇见这问题,不过我们都需要这种研究精神,
longya超级haha 发表于 2009-2-4 19:27


登录/注册后可看大图

…………绝对强烈支持温故知新的机油

zx3846798

好贴，我要顶

ful66886688

好贴，我也要顶下。。。。。。。。。。。。。。。。。

ggyygg

S75刷M81，风险大，刷了也没什么可玩的。只能当是研究研究了。
