【原创】M81拆机教程

西机我最爱

NND!第三次才发上来！
一楼：拆机教程
二楼：主板电路图
三楼：一些问题的讨论，有关S75/M81~~~
         在75区发了个帖子http://mobile.0110.cn/viewthread.php?tid=393540&extra=page%3D1&frombbs=1
第一次发拆机的帖子，好像现在还没有M81的拆机教程，不过类似的已经有很多了

拆过很多手机了EL71，CX65，A31，M81，3230，W510，586，G901（Lenovo的，主板居然是SIEMENS造的，！！  ）……

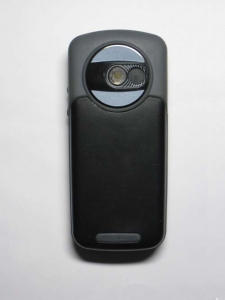

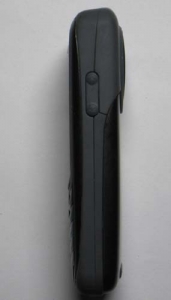

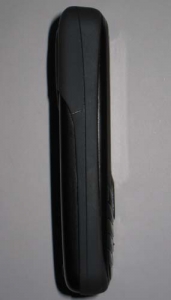

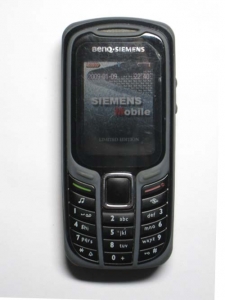

开拆之前，大家先欣赏一下




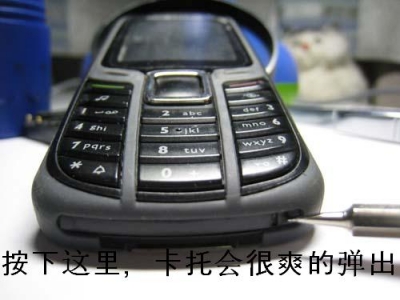

开拆！

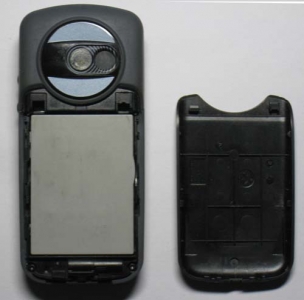

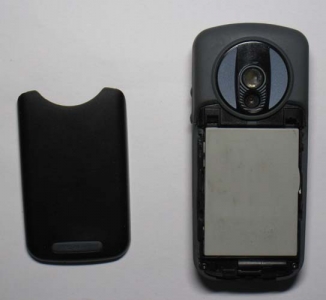

打开电池盖

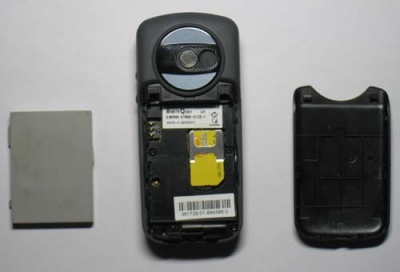

取下电池

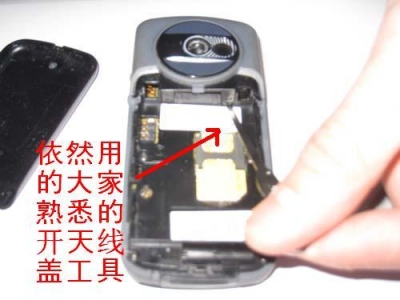

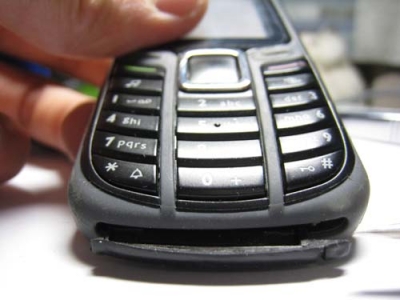

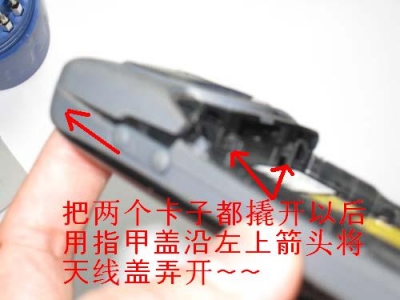

撬开天线盖

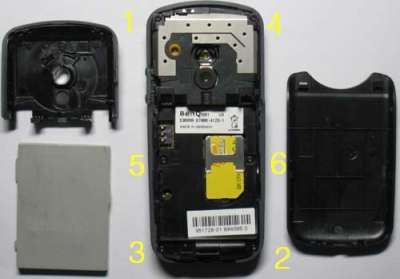

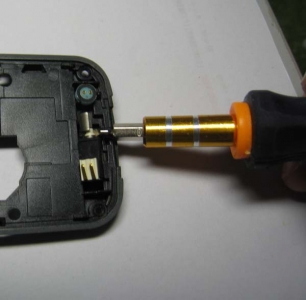

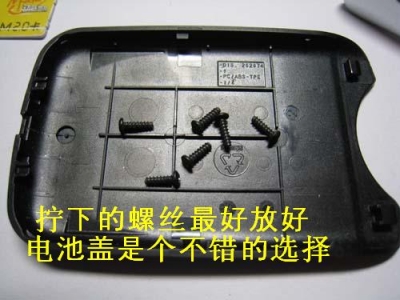

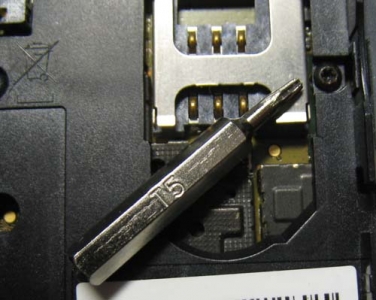

用T5螺丝刀沿图示顺序将六颗螺丝拧下


将中壳拿下


先拆中壳上的

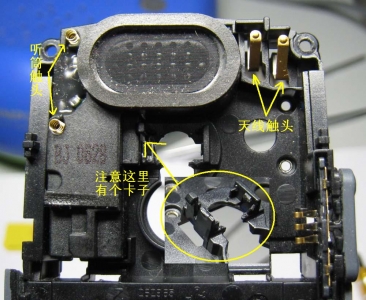

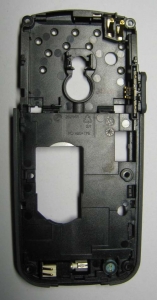

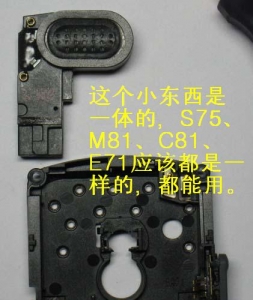

中壳内侧

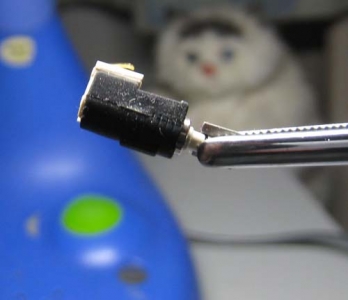

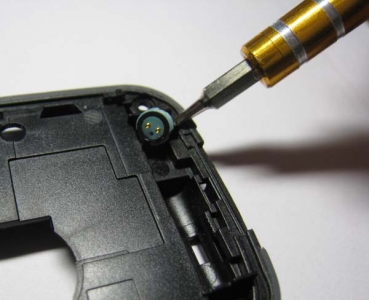

拆下振子

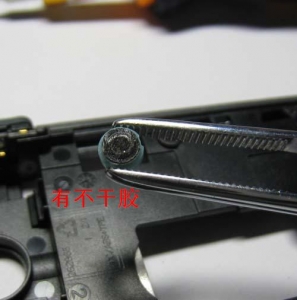

话筒

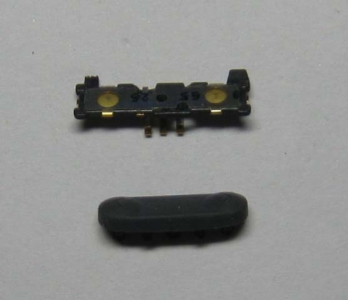

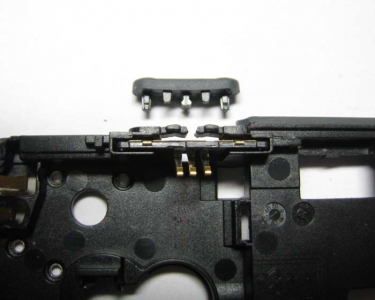

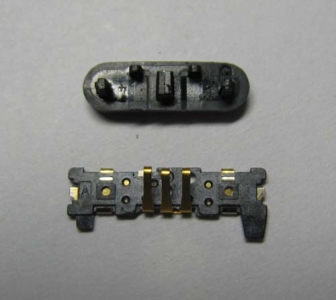

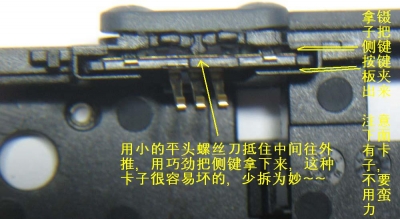

侧键是个头疼的问题，我看了十几分钟才决定下手的


这样中壳就拆完了

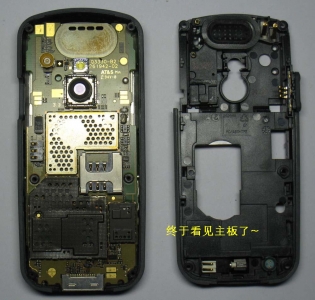

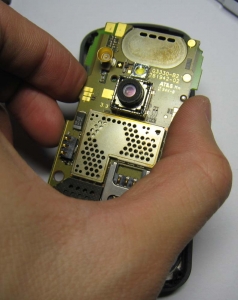

拿起前壳，先取出主板

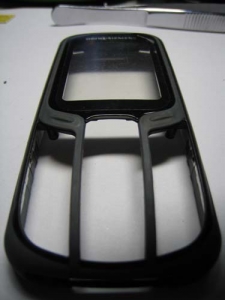

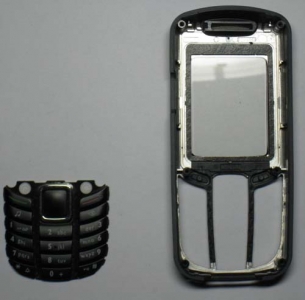

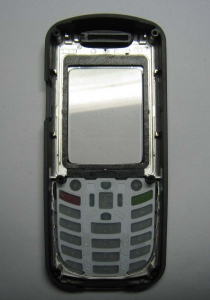

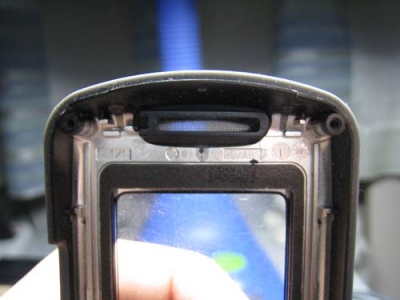

展示前壳


很酷的样子


终于到了有电路的部分了

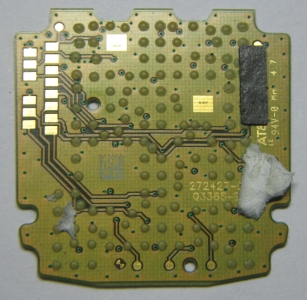

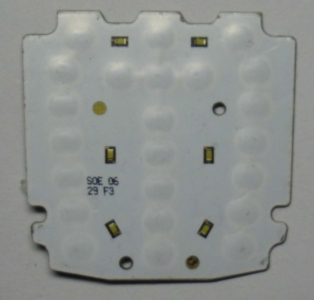

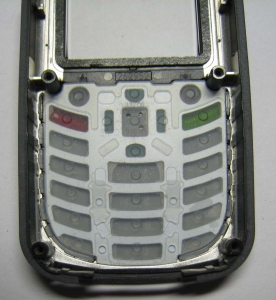

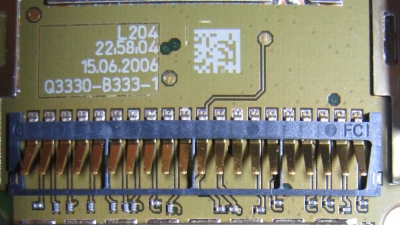

键盘板，由于我之前在键盘板和主板之间垫上了一下后的不干胶，所以有点丑了

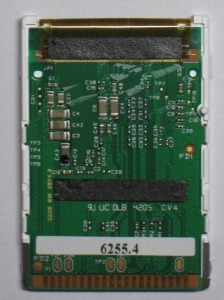

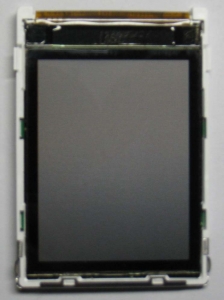

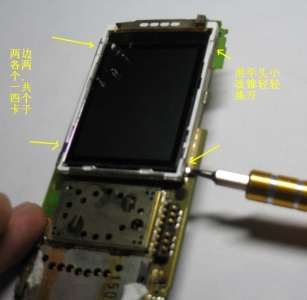

主液晶，貌似是飞利浦的，怎么觉得那么白呢，还是71的好

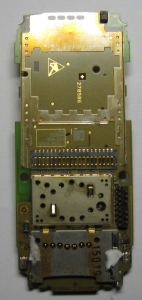

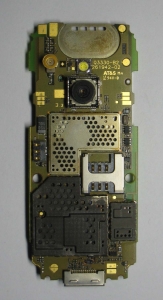

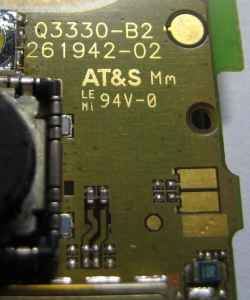

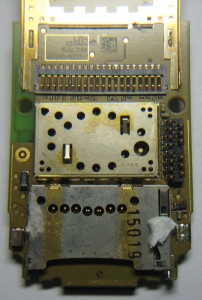

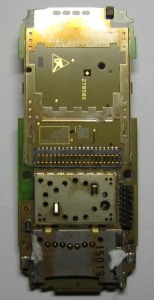

主板，有很多争议，但他的存在就是合理~

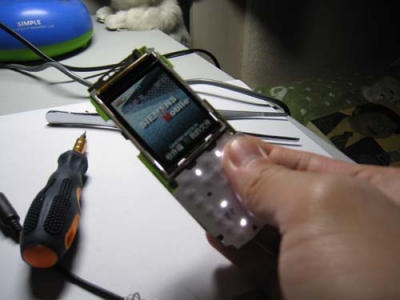

再来个裸体开机

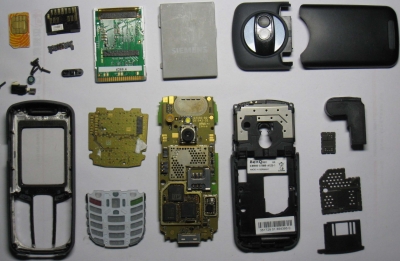

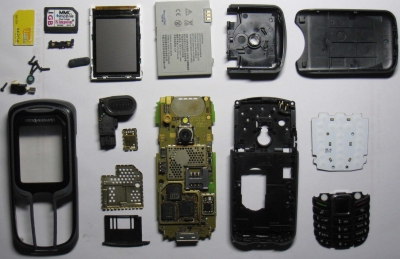

全家福~~！



终于发完拆机部分了
拆了那么多手机终于有文字性的记录了~！海皮！
如果有什么欠妥当的地方请大家斧正！
跟希望和大家谈论拆机心得~~

看西门子的手机，让我理解了什么叫工业的严谨！

[ 本帖最后由 西机我最爱 于 2009-1-12 05:41 编辑 ]

西机我最爱

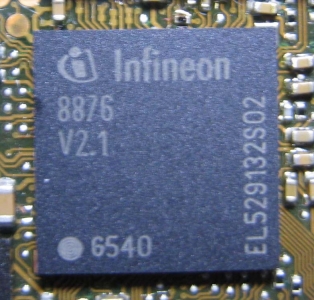

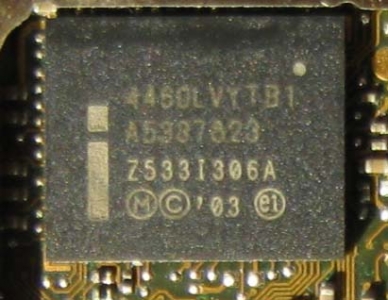

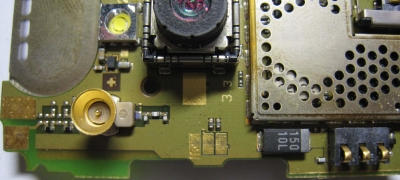

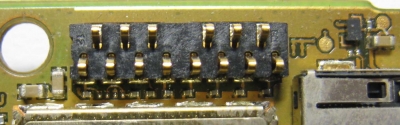

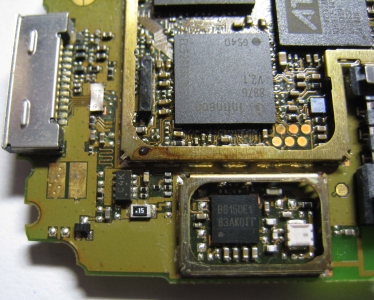

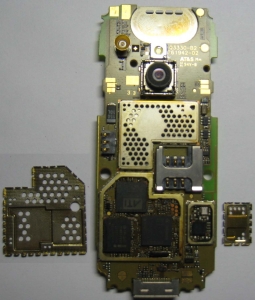

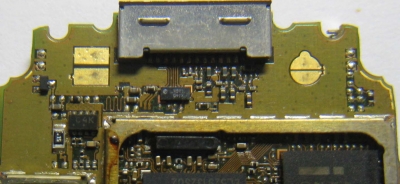

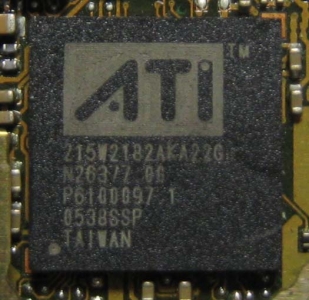

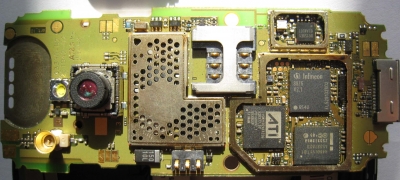

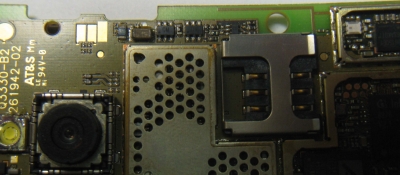

清晰的主板，记得以前下沙哥要过，那会儿我还没买M81呢

能去掉的屏蔽罩都去掉了，没有风枪，电控模块和GSM模块的屏蔽罩没有去下来

大家见谅了

[ 本帖最后由 西机我最爱 于 2009-1-10 15:43 编辑 ]

西机我最爱

郁闷了~!说超过每日上传量了
明天再传

[ 本帖最后由 西机我最爱 于 2009-1-10 20:59 编辑 ]
