M81拆机教程+电路大图

西机我最爱

第一次发拆机的帖子，好像现在还没有M81的拆机教程，不过类似的已经有很多了
拆过很多手机了EL71，CX65，A31，M81，3230，W510，586，G901（Lenovo的，主板居然是SIEMENS造的，！！ ）……

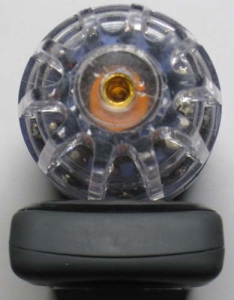

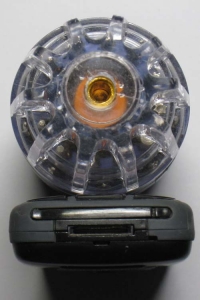

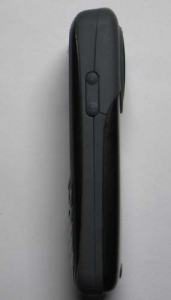

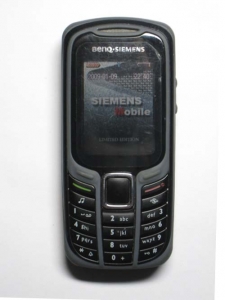

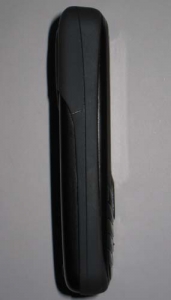

开拆之前，大家先欣赏一下，我的爱机




开拆！

首先
[localimg=400,300]29[/localimg][localimg=400,300]30[/localimg]

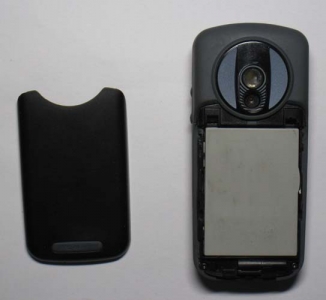

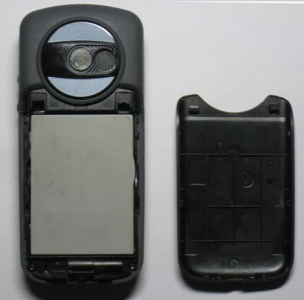

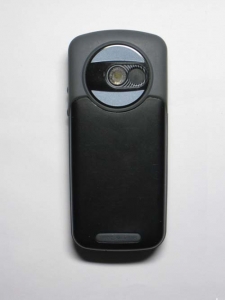

打开电池盖

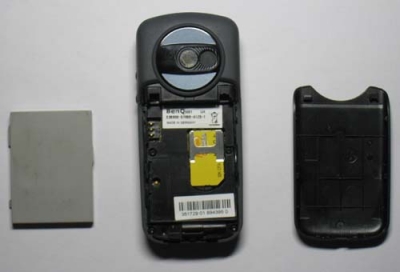

取下电池

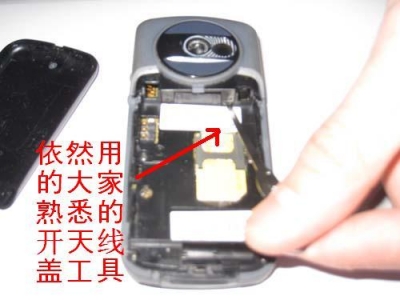

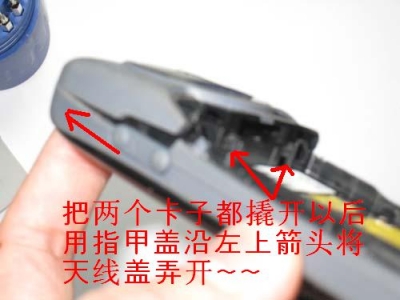

撬开天线盖


用T5螺丝刀沿图示顺序将六颗螺丝拧下
[localimg=376,300]14[/localimg][localimg=400,279]15[/localimg][localimg=400,300]16[/localimg]

将中壳拿下
[localimg=315,300]17[/localimg]

先拆中壳上的
[localimg=366,300]18[/localimg][localimg=253,300]19[/localimg]

中壳内侧
[localimg=157,300]20[/localimg]

拆下振子
[localimg=306,300]21[/localimg][localimg=348,300]22[/localimg]

话筒
[localimg=369,300]23[/localimg][localimg=297,300]24[/localimg]

侧键是个头疼的问题，我看了十几分钟才决定下手的
[localimg=400,219]25[/localimg][localimg=375,300]26[/localimg]
[localimg=348,300]27[/localimg][localimg=336,300]28[/localimg]
这样中壳就拆完了

拿起前壳，先取出主板
[localimg=238,300]31[/localimg]

展示前壳
[localimg=210,300]32[/localimg][localimg=400,300]33[/localimg][localimg=276,300]34[/localimg]

很酷的样子
[localimg=305,300]35[/localimg]  [localimg=225,300]36[/localimg]

终于到了有电路的部分了
键盘板，由于我之前在键盘板和主板之间垫上了一下后的不干胶，所以有点丑了
[localimg=314,300]37[/localimg][localimg=307,300]38[/localimg]

主液晶，貌似是飞利浦的，怎么觉得那么白呢，还是71的好
[localimg=307,300]39[/localimg][localimg=224,300]40[/localimg][localimg=224,300]41[/localimg]

主板，有很多争议，但他的存在就是合理~
[localimg=142,300]43[/localimg]   [localimg=163,300]42[/localimg]   [localimg=255,300]44[/localimg]

再来个裸体开机
[localimg=400,300]45[/localimg]

全家福~~！
[localimg=400,259]46[/localimg][localimg=400,261]47[/localimg]


终于发完拆机部分了
拆了那么多手机终于有文字性的记录了~！海皮！
如果有什么欠妥当的地方请大家斧正！
跟希望和大家谈论拆机心得~~

看西门子的手机，让我理解了什么叫工业的严谨！
