6688手电筒－用启动和关闭红外线控制LED

xing-v

翻看老贴，发现有人把6688装个LED当手电筒，有一老兄竟然在顶部装了个开关，创意不错，但麻烦，改动太多，俺想着能不能用手机自带的部份控制，结果用启动红外线实现了同时点LED灯，俺6688用的是天堂3.8版，长按8启动红外线，再长按8关闭。也可以能过设置用左软键控制和进入菜单控制
打6688开电路板，从红外收发模块背面看，从左边数起第4个脚位就是控制电平，关闭红外线时输出高电平2.9V，启动红外线后为低电平，有了这个接下来就简单了，用一个8550三极管和两个电阻一个LED就搞定了（因俺不喜欢这玩意儿所以只是调了电路的可行性而没有做个象样的机子出来）

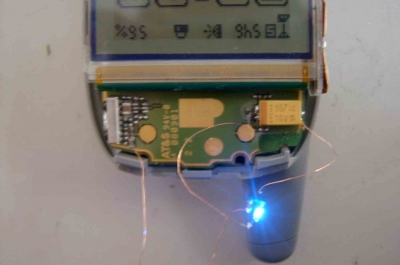

这是增加的电路贴片元件，把连LED的限流电阻去掉会更亮

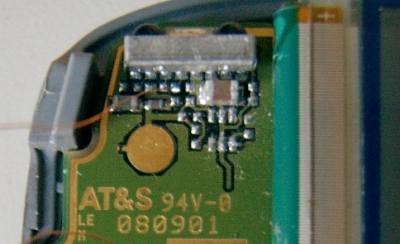

这是红外线模块，从红外收发模块背面看，从左边数起第4个脚位就是控制端电平（8楼有图）

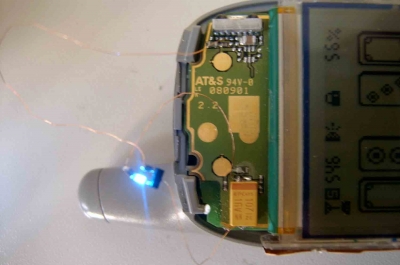

调试成功的电路（红外线开LED亮）

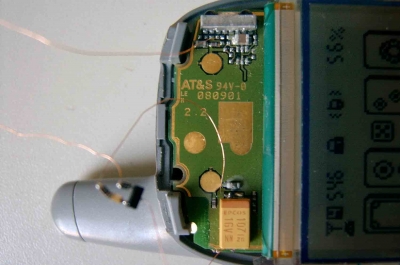

调试成功的电路（红外线关闭LED灭）


再来一个


必需说明的是V+的取电位置，因为整机很多地方都以V－控制，所以要找到开机后才有电的V+电源，不然关机后红外线模块掉电控制端变低电平，LED会长亮（但耗电是正常点亮的三分之一，启用锁键关屏时可以当开关机指示，嘿嘿），还有一种解方法就是把控制端电平先转换后再输入三极管，但考虑到不开灯的时候会耗电所以没用它（上面这图是就近取电调试的）

[ 本帖最后由 xing-v 于 2008-1-1 08:34 编辑 ]

beal

强贴帮顶！！！！！！！！！11

xizi300

强贴啊，不知道这样做会不会影响到手机的电压不够？？？

cafeimao

噢，不错！
不过图不清楚，拍好一点用粗一点的线连，我也想弄一个，呵呵

xcn

强帖留名

xcjdsl

真的不错 我的做到电池里了~  这个看来也很不错 但是图看不清楚 不知道线连哪了？还有那个三极管是怎么接的？各个引脚都接到哪？

ZXMH

强人多啊！

xing-v

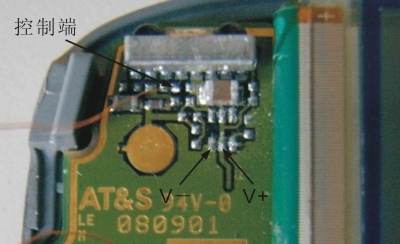

终于还是做了，俺不怎么会拍近距图，所以只能将就一下，从红外收发模块背面看，从左边数起第4个脚位就是控制电平端了，增加的电路里如果把LED的限流电阻去掉LED会更亮，按那个图的元件摆放接上就可以正常用了，V－就是接地也就是电池的极


这个三极管的靠外面那个脚也是正极V+（去掉天线口后要用线把天线连起来，在下图的LED下面）

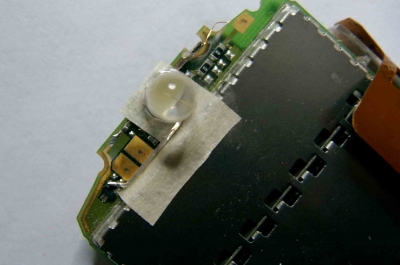

去掉车载天线口刚好能放LED（LED用带有聚光杯的高亮白色）


[ 本帖最后由 xing-v 于 2008-1-1 08:59 编辑 ]

海

创意不错!强!

秋之湖

强帖支持！@改天找个残废小8试试看！

胡同印象

都够猛的

cafeimao

换成高亮的5MM草帽LED吧，一般的5MM聚光型LED都比较长，而换成草帽的后里面空间就宽松多了，加个限流电阻什么都方便

请问你8#的接法打开红外线时V+电压是多少？高亮LED的工作电压一般是3.2-3.6V　20MA

gen_service

没有做不到，只有想不到！::/\hdg ::/\hdg ::/\hdg

songfoming

强人～～～～～～～～～～

xing-v

红外线端打开为低电压，关闭为2.9V正电压，只为取控制信号用，而LED供电取手机电源，但不建议取电池电源，上面是打开红外线开LED，如果你想它关闭红外线开LED的话用8050三极管就行了

[ 本帖最后由 xing-v 于 2008-1-3 01:22 编辑 ]

segalgx

强人，支持一个

fish99

高手！我看了一下，照片好像看起来不小，实际太小了，对我来说不可能焊得了线。我想到一个问题，就是我这样常用红外的，怎么避免一用红外就开led灯？哦，楼上说了。    我没看清，也没看懂。

[ 本帖最后由 fish99 于 2008-3-6 21:37 编辑 ]

fish99

懂了，感觉后一种方案反而更可取，用红外时往往不需要led，而为了开led关闭红外一般不会有影响。关键就是要像楼主动手能力超强。

拉登

很好
楼主，你能否再发个更清楚的图，怎么接线，还有要取什么样的材料，材料型号，我也想做一个

xcjdsl

看不清图 上个高清的 还有楼主最好把那个自己做的电路也上个高清 谢谢了~
