打造SX1用的K750、K700及KXX系列喇叭的简便方法！

aaaaa142155

工具：1、裁纸刀 2、磨刀石 3、三角锉 4、白色的塑料片（瓶）
5、电线铜丝  6、焊枪及焊锡等  7、小铜线（从电线中抽取）8、螺丝刀
9、一红一白（黑）的两根小电线。

     材料：K750、K700及等KXX系列及W800系列喇叭均适用，只用要共鸣箱的均可
按此教程照图索骥……
   精髓之处：K750系列的喇叭与EM系列及其它普通喇叭不一样，就是K系列
有共鸣箱，相当于有普通的小音箱，因此保留这个共鸣箱就是拥有高音质的
保证，无论如何在打造过程中都围绕保留这个共鸣箱进行。这个教程在参考
了论坛“懵叔”等人的文章的情况下，再结合自己的实践来总结出来的。当
然也比较简单易学，并且不破坏手机主板，以后要再换原装喇叭时，也可以
随时换，而不必担心主板及机壳被折磨得已面目全非，望洋兴叹。好了，下
面就进入正题，大家仔细看教程了。

   第一步，拆机拆原装喇叭（不多说了，大家可参考拆机教程）
   第二步，拆喇叭后，保留原装喇叭的前铁盖备用。

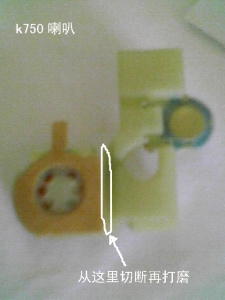

   第三步，将裁纸刀烧热，用来切割下K750喇叭，之所以用烧刀的方式来切
割，应该是最快、最省力的方式，其它方式都不可取。

   第四步，将切割下来带有共鸣箱的喇叭用磨刀石来磨。磨刀石应选用哪种
比较粗的磨刀石应该快很多。手巧一点，最多几分钟就可磨好。

   第五步，将磨刀石不能磨到的地方，再用三角锉来磨，顺便补修磨刀石磨
的不够完美的地方，直到能完全放入SX1原装喇叭的前铁盖即可。

   第六步，用小刀或螺丝刀将K750喇叭后面的小弹簧及小柱子给干掉。顺便
再刮掉小弹簧处反面的树脂胶（黄色或黑色的地方），让焊锡露出来。以便
焊上导线。

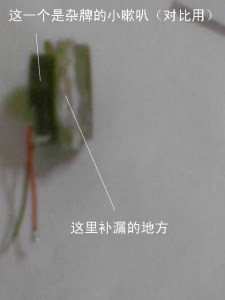

   第七步，补好共鸣箱。拿白色塑料片剪成小长条片状，一端最好剪成尖的
，方便补漏。可用装西药的那种白瓶子的塑料，容易烧，也粘得紧。这样就
免了到处去找热溶胶。而且用塑料片放火上烧溶后用来补共鸣箱更方便，更
耐用。

   第八步，用焊枪将两根一红一白（黑）的细电线焊在第六步提到的焊点上
。然后再在两根电线的未端再乱焊上一些锡，方便等下将其卡在SX1的主板的
弹簧上。不明白的回去参考论坛里idis6688机友写的《自己动手，无损主板
，更换EM喇叭》一文。[注意：当喇叭前面朝下时，右边是红线（正极），左
边是白（黑）线（负极）]

   第九步，将SX1喇叭的前铁盖盖在打磨好的K750喇叭上，在铁盖和K750喇
叭的接合处可用“双面胶”将其密封。如果不想封，也是可以的，不过音质
可能会差一点点而已。（注意：装前铁盖时，铁盖的两个孔是朝上的。切记
，装错将严重影响音质。因为那两个孔位置正好是和手机的前盖通道形成一
个声音传导共鸣通道的。）

   第十步，这时可将喇叭的红线（正极）和白（黑）线（负极）放入主板的
弹簧中。（注意：当喇叭前面朝下时，红线是在右边的——放入右边的弹簧
中去，放反了会影响通话质量的。）

    第十一步，因为带共鸣箱的K750等系列的喇叭实在太厚了，原SX1主板基
座的后盖肯定是不能直接盖上去了！怎么办？其实解决的方法也非常简单：
处理的方法有两个：1、用四根细铜线在原来的四个卡口上先松松地绑上，然
后再慢慢地拧紧，注意四个点受力均匀却可。2、当然，如果你动手能力够强
，也可以自制一个后盖，这当然比不上第一个方法好了。

    好了，把手机装好合回去，尽情享受带有共鸣箱的喇叭带给你的极品音乐
吧！一切就是这么简单。哈哈，详细的图暂时就不传了，多读两遍教程的机
友很快就能明白了。

[ 本帖最后由 aaaaa142155 于 2007-12-13 16:31 编辑 ]

aaaaa142155

其实用塑料代替热溶胶，有一个好处：贴上去等他干时，就可以很方便地再打磨平整。

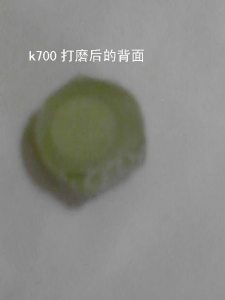

    昨天我试过将打磨后的K700也装上去SX1，奈何不响，不知道喇叭是不是坏的？很郁闷。

[ 本帖最后由 aaaaa142155 于 2007-12-14 00:59 编辑 ]

砂哥

糟叔

懵头懵脑

请注意，是懵(meng)叔，懵非糟也~~~~~~~~

第二张图切掉的右边下半部那块共鸣腔你也不要了？那块共鸣腔可是发挥了主要作用的啊~~

子木

进来问糟叔好:/cy

aaaaa142155

原帖由 懵头懵脑 于 2007-12-13 11:52 发表


登录/注册后可看大图

请注意，是懵(meng)叔，懵非糟也~~~~~~~~

第二张图切掉的右边下半部那块共鸣腔你也不要了？那块共鸣腔可是发挥了主要作用的啊~~

不好意思，已改正错字，犯了张冠李带的错误，特地向懵叔诚致道歉！

为了能放进手机，而不伤及手机后盖及基座，只得忍痛放弃了那部分共鸣腔。唉也是没办法两全呀。

懵头懵脑

特意又进来一次检阅，发现依然没改哦~~~~~~~

请看正文第九行第四个字~~~~~~~

aaaaa142155

懵叔，敬请原谅，现已改正。

ziyouhun9527

不错哦，有机会试一试KXX系列的喇叭

phoenixtan

糟叔？？　哈哈哈

ZXMH

图好少啊！
多图详细说明啊！
