教程：使用SPC3 BETA 8替换S68内置图片

farter

使用SPC替换西门子手机的内置图片应该已经有很久的历史了，但是用最新的SPC3 BETA 8版本无法直接对S68的FULLFLASH进行正常操作，经过研究，相信下面提供的教程可以让大多数机友自己顺利完成S68的内置图片替换。


所需软件和文件：

S68 FULLFLASH；
Smelter；
SPC3 BETA8；
VLK 3.2；
UltraEdit等16进制编辑软件；
欲替换的图片文件。



教程：

注意重要的文件务必备份！


1，从手机备份或者从网络下载V51版S68 FULLFLASH文件

以下内容均针对V51版文件。如果手机没有安装过占用空白地址的补丁，可以直接使用下载的FULLFLASH，否则请自行从手机备份。


2，如果手中的FULLFLASH已经是bin后缀，请直接跳到第3步

如果FULLFLASH是fbk后缀，用UltraEdit等打开fbk文件，删除文件头部的16个字节，另存为bin后缀文件。


3，将bin后缀的FULLFLASH另存为V51.bin，用UltraEdit等打开V51.bin，删除地址0x2000000以后的内容，文件另存为V51-1.bin

此步操作目的是截取64M FULLFLASH中包涵图片表等信息的前半段，供SPC3使用，如果不做这一步，S68 64M的FULLFLASH会让SPC3挂掉。


4，用Smelter打开V51.bin，点“P”按钮进入图片表，用SPC3打开V51-1.bin

哪个打开哪个不要搞错了。这时可以看到两个程序都在bin文件中找到了图片表。

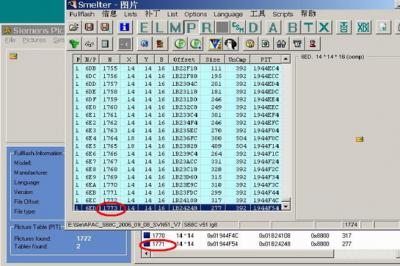

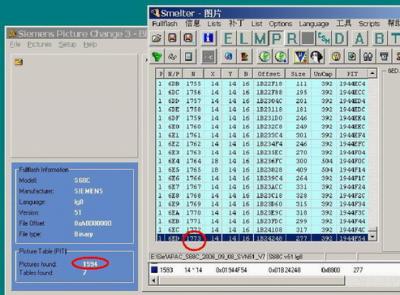

但是比较一下两个软件找到的图片数，发现SPC3找到的图片少了100多张（图1）。经过研究发现，两个软件找到的图片数有差异是因为S68中有100多张图片的色深属性（Smelter中的“B”列，SPC3中的“Type"列，显示方法不同）为0x8A00，对应于Smelter中"B"列显示的18，而SPC3对于此种色深属性为0x8A00的图片表记录认为非法，所以就把这100多张图片排除在外了（图2）。

如果要替换的图片不属于此类图片，也就是说如果要替换的图片已经在SPC3中出现了，那么可以直接跳到第7步。不过大多数经常被替换的图片，比如图标、“动画”都属于这种不被SPC3正确识别的图片，所以能省事的情况比较少。


5，为了让SPC3识别出FULLFLASH中的所有图片，给V51-1.bin打附件中的补丁

用VLK文件模式（work with: File with Part of Flash ）打开V51-1.bin，再打开附件中的补丁，点apply patch。

这个补丁把第4步中SPC3认为非法的图片的色深位数信息全部改成0x8800（Smelter中显示为16），使图片表中这些图片的记录可以被SPC3正常识别。


6，用SPC3打开打过补丁的V51-1.bin

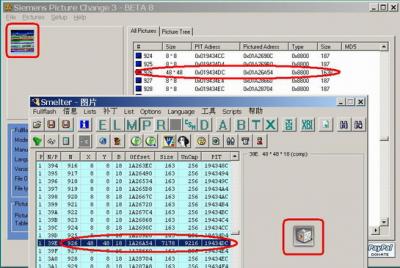

可以看到图片数基本正常了（图3），只比Smelter找到的图片少2张（1396/1397号），这是2张高1个象素的图片，一般不会有人要去替换的吧。如果确实要替换，可以自己做一个补丁，把图片表中对应记录的高、宽值修改为非1即可，这里就不提供这个补丁了。

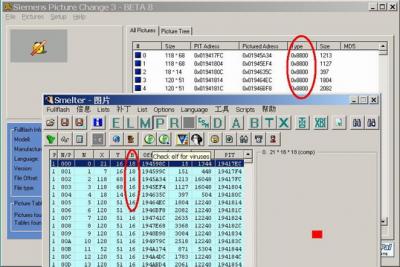

通过打补丁修改色深数的图片虽然已经被SPC3找到，但是无法正确显示，因为SPC3是按错误的色深来解读图片数据的。但是这没有关系，因为Smelter是可以正常显示这些图片的，我们只要在Smelter里找到想替换的图片，然后在SPC3里找到对应的记录，在SPC3里生成图片补丁即可（图4）`。


7，用SPC3生成替换图片补丁

这一步网上已经有很多教程，就不详细说了。简单的说：在SPC3中选中想替换的图片，右键-载入图片-选择色深，然后保存vkp补丁文件即可。


8，向S68刷入图片补丁、重启S68

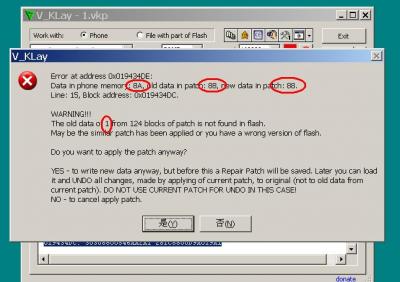

这一步也没什么需要多说的，唯一需要强调的是：如果被替换的图片属于第5-6步所描述的类型，那么在刷补丁的时候，会显示有一个字节的信息不对（图5），这是因为vkp图片补丁是基于打过第5步中补丁的bin文件生成的，所以图片补丁中的一个字节的”原始“数据（即色深）会与手机里的数据不同。这时选择强刷即可，不过要保存好修复文件。如果显示的信息不是如图5所示，那么请回到第1步，从手机备份FULLFLASH。


注意事项：最好把所有要替换的图片在一个补丁里做齐。如果是喜欢隔三差五就换图片的，bin、vkp等等一定要做好备份和使用记录。


教程完



本教程的原理应该适用于其它SPC3无法直接操作的西门子手机FULLFLASH，但附件补丁文件可能无法通用。

comdin

支持一下~

beyondpara

不错，谢谢分享

niu-niu

支持 感觉挺复杂的啊 呵呵

magicluo

不知道这样做出来的图片补丁会不会比原来多占部分空白位置
如果是的话，以后刷其他补丁可能出现强刷
看过以前的教程一直没弄清楚如何制作不占空白位置的图片补丁
LZ可以探讨下吗

[ 本帖最后由 magicluo 于 2007-8-28 21:11 编辑 ]

magicluo

另外，S68的FULLFLASH是64M的
只需截取前面32M用来做补丁就可以了

laohan

和当初让SPC支持SL。SK 一样啊

farness

些方法能用于E71吗？

czkczk

支持楼主的辛勤劳动

chaotic520

我太笨了。。。看的我头痛哦``呵呵`

farness

E71试过了，能打开，但无法显示图片。
