普天同庆，硬件改造加大sx1运行内存到32M成功（图片已更新）

gyfhome · 发表于 2007-8-18 20:08:15

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？注册会员

x

32M的ram芯片体积太大，，如果是三星的是无法装到小板上去的。英飞凌的那芯片能小一点，但是装上去也有很大的难度。。需要去掉小板上的几个电容短接几个电阻和去掉一个晶振。。。。。由于我短接其中一个电阻的时候。不小心弄把焊盘弄掉点。。。。报废我那能超频到192稳定运行的小板欲器无泪啊。。

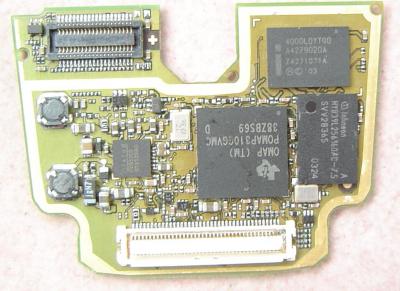

又换了一块小板，没有短接那两个电阻，因为这两个电阻比较小。我直接把芯片压上去了。一次安装成功。手机启动。但是系统无法识别32Mram，，，打那个识别补丁，可以识别运行内存为32M。。。。那个晶振由于拆下来了。我还没有装上去。
ram芯片占用了晶振的位置。但是不影响手机进行测试。

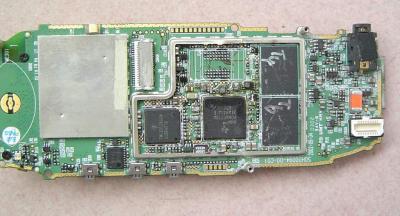

３２Ｍ ram芯片我是从多普达５１５主板上拆下来的．多普达５１５是好机，我为了改把好机都拆了．还损失了好的小板一块不动那个电阻就什么都没有了．什么事都有个第一次，第二次装十五分钟装好．．

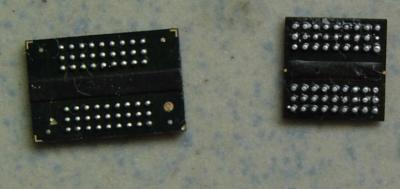

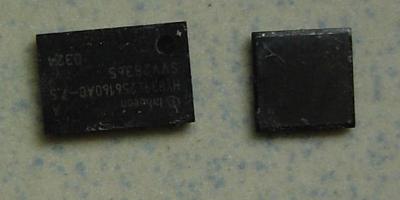

关于32M的SDRAM芯片．多普达５１５手机使用了两种32M的sdram芯片．如果是英飞凌的芯片开头是ＨＹ可以装到sx1．如果是三星芯片开头是K4的是无法装到sx1上去的．

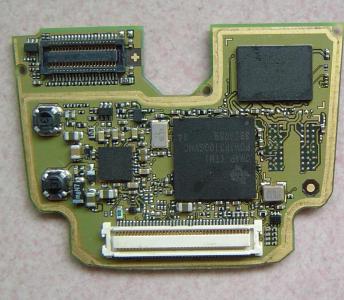

损坏了一块小板总结了一下安装经验:首先去掉那三个电容,电阻不用动.用风枪吹那个晶振,往下移动1MM多一点,接下来的工作就是吹下原来16M的SDRAM,焊盘上的锡不用清理.因为要装的32M的内存会压住两个电阻.不清理焊盘上的锡,会把字库垫高一点.以上是32M的小板.改造32的小板有两个电阻压在SDRAM下,改造24的小板有一个电阻压在SDRAM下.

[ 本帖最后由 gyfhome 于 2007-8-21 18:10 编辑 ]

gyfhome · 发表于 2007-8-18 20:09:28

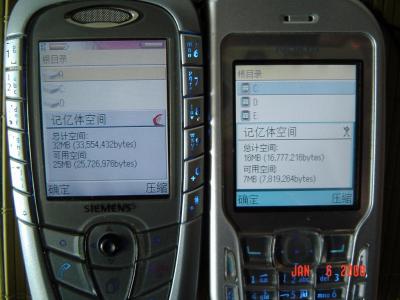

二楼预留位置手机启动后剩于内存为24M

[ 本帖最后由 gyfhome 于 2007-8-19 13:48 编辑 ]

segalgx · 发表于 2007-8-18 20:11:37

赶紧跟上～～

不知使用效果怎样，用软件测试一下，记得有个补丁是减少内存延时的，不知用在这个上面怎样

[ 本帖最后由 segalgx 于 2007-8-18 20:15 编辑 ]

segalgx · 发表于 2007-8-18 20:26:20

原帖由 gyfhome 于 2007-8-18 20:09 发表

 登录/注册后可看大图

二楼预留位置手机启动后剩于内存为24M

用什么软件查看的

gyfhome · 发表于 2007-8-18 20:37:53

是用SELQ同时按笔型健和菜单键

当然直接看D盘也行我可以同时运行NG游戏地狱镇魂歌和古幕丽影同时再开个UCWEB和SELEQ

segalgx · 发表于 2007-8-18 20:49:31

原帖由 gyfhome 于 2007-8-18 20:37 发表

 登录/注册后可看大图

是用SELQ同时按笔型健和菜单键

当然直接看D盘也行我可以同时运行NG游戏地狱镇魂歌和古幕丽影同时再开个UCWEB和SELEQ

一直没怎么用seleq的压缩内存功能，想不到还可以查看内存总大小～呵呵

直接查看D盘看不到总空间吧？

大内存就是爽啊

xbao007 · 发表于 2007-8-18 21:21:45

真是天大的好事啊，可惜我的大S已被杀千刀的飞车劫匪抢去了

gyfhome · 发表于 2007-8-18 22:50:00

直接看D盘是24M

fhqthdxk · 发表于 2007-8-18 23:01:27

硬件高手就是要顶,,

rosemarry4 · 发表于 2007-8-18 23:39:17

提示: 作者被禁止或删除内容自动屏蔽

pizizhuo · 发表于 2007-8-18 23:57:30

期待楼主列出详细图片

kaneyet · 发表于 2007-8-19 00:14:21

哈哈，不错，支持一个～～～硬改运行内存，支持！！不久可能将支持更大了！！！

没有说话 · 发表于 2007-8-19 00:22:47

...无语，大s越来越恐怖了
那天搞个识别1000万摄像头的补丁。。直接把n95比下去。

不知楼主现在用起来啥感觉。。

a_zhe54 · 发表于 2007-8-19 00:43:58

居然可以改RAM，太强了

a_zhe54 · 发表于 2007-8-19 00:45:27

运行速度是不是更快了

龙飞飞龙 · 发表于 2007-8-19 00:51:51

哈哈,这个劲,谁能改吖…

mengchuhao · 发表于 2007-8-19 00:54:50

恭喜LZ硬件高手创新成功~~~~~
可否上传详细教程呵?~~~~

leezee · 发表于 2007-8-19 00:57:18

呵呵呵,支持一下.
ps: 不装那个晶振也可以正常使用吗? 那是干什么用的?

lihuacan · 发表于 2007-8-19 01:14:20

(:-* 高手越来越多了~

lihuacan · 发表于 2007-8-19 01:14:55

(:-* 高手越来越多了~:-')
