求：主板上MMC触点旁的零件图（已修复）

taitaile · 发表于 2007-7-17 08:04:57

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？注册会员

x

上一玩家拆机时（好像）把主板上MMC触点左边的电阻电容捅掉了一两个，这些阻容就是管MMC读卡的，共有15个零件焊点，现在从上到下第1-4，9-11，14这几个位置没了零件，那位有现成拆壳的主板，帮我看看都怎么接法？电阻值多少？
实在不行打算明天把另一个小8给拆了。

[ 本帖最后由 taitaile 于 2007-8-22 08:38 编辑 ]

taitaile · 发表于 2007-7-17 10:29:56

在线等待中......

xinxinshui · 发表于 2007-7-17 10:57:15

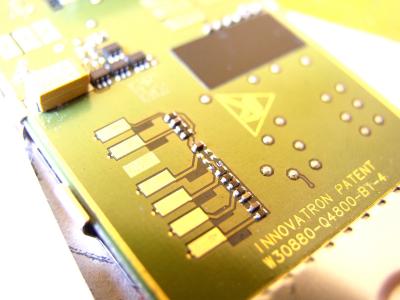

我帮你拍一张，我的已经折开了

xinxinshui · 发表于 2007-7-17 11:17:41

8、9、10没有零件的，但8好似是后来人为折下的，但我的可以使用正常呀

taitaile · 发表于 2007-7-17 14:36:49

谢谢xinxinshui！

xinxinshui · 发表于 2007-7-17 16:19:29

我的另一台也折开了，8的位置是有一个元件的，真是晕，也居然使用正常。有跟没有，到底有什么影响呢

taitaile · 发表于 2007-7-17 17:09:14

8的位置是一个电容，连接MMC第4（vcc），是mmc卡电源滤波用的，没有也没多大关系吧。
实际上8、9、10是并联的。

taitaile · 发表于 2007-7-17 17:10:33

8的位置是一个电容，连接MMC第4（vcc），是mmc卡电源滤波用的，没有也没多大关系吧。
实际上8、9、10是并联的。

可是那些零件太小了，买不到啊，555

guojimmy · 发表于 2007-7-17 23:46:36

好像我也捅掉过,不过好像可以正常使用,汗~~~

taitaile · 发表于 2007-8-22 08:31:51

本想买一个小8报废主板拆零件修复，无奈卖家都把报废品当宝贝来卖，而且还加邮费，真是“鸡毛还比鸡肉多”。
昨晚把一个没用的手机拆了，找到100和1k两电阻，给小8的mmc卡旁的第一、第四位置补上，由于不知道电容容值，4个电容暂且空着，装好一试，竟然一切正常！
现在可以读写通信录，可以录音，可以播放mp3，玩java。

myrx · 发表于 2007-8-22 08:57:53

都很强大啊！
