最近把sx1进行了全面开刀，包括：

1)        去掉车载天线，加装高亮LED
2)        NEC 1400mAh电池改造，加个开关，可直充可显示电量
3)        后盖断扣修复，简单+牢固
4)        收音机加装天线
5)        TP测试点引出，从此可以随时TP了
6)        去掉氧化变黄的外壳侧面的橡胶

现在将全部呈献如下：

虾兵

LED从电池接口处取电，串一个开关，一个10欧姆电阻。


a) 开关的安装位置，用了一些胶水粘住了开关，引2条漆包线出来。


b) 开关的另一面


C）LED、电阻以及拆下的天线开关


D) LED安装位置


E） 从电池接口附近取电，我是从一个电容那里取的。



[ 本帖最后由 虾兵 于 2007-6-26 18:57 编辑 ]

虾兵

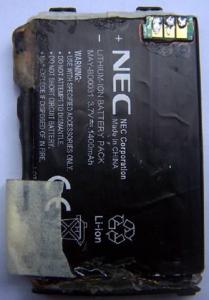

控制器在旁边，电芯的正负极在下边，整块电池完全是“拼”出来的，用胶水把各个部分粘在一起。旁边白色胶布下面是一些纸，目的是为了固定电池。


用的是NEC电池，只要电芯不要控制板，控制板用的是SX1组电的。正常情况下不能正确显示电量，需要打入“组电补丁”，并且屏蔽中间触点才行。但是这样做之后就不能用直充充电了，如果想用直充的话需要连接中间触点。

也就是说，想用直充，不能屏蔽中间触点；
想显示电量，必须屏蔽中间触点。

于是便要在中间触点加个开关，用直充时把触点接上，充完电后把触点断开。由于该电池能用2－3天，这样做并不会很麻烦，而且开机情况下可以随时拨动开关。



[ 本帖最后由 虾兵 于 2007-6-26 19:00 编辑 ]

虾兵

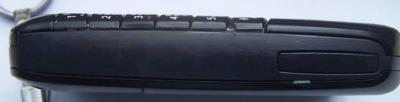

随便削个小塑料片，颜色最好匹配，当时没有找到黑色的，结果颜色很不协调，唉。
在电池后盖断扣的地方用小刀往下挖，使得小塑料片能刚好放进去，然后胶水，搞掂。

这样粘了后非常牢固，因为接触面积很大。


[ 本帖最后由 虾兵 于 2007-6-26 19:10 编辑 ]

虾兵

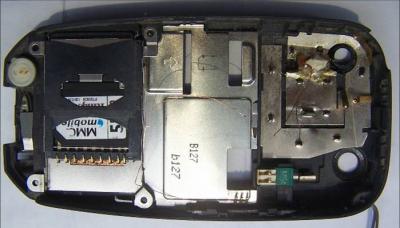

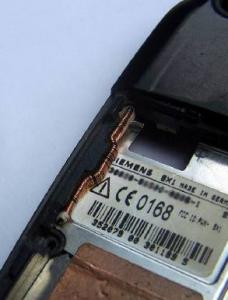

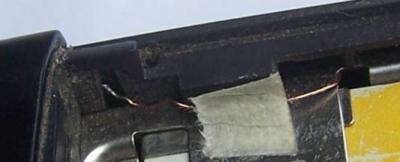

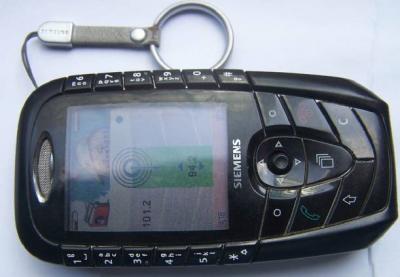

可惜效果不好，可能是天线太短了。我是用漆包线绕着一个扁平的塑料电线，然后用双面胶固定在电池箱左侧。


[ 本帖最后由 虾兵 于 2007-6-26 19:11 编辑 ]

虾兵

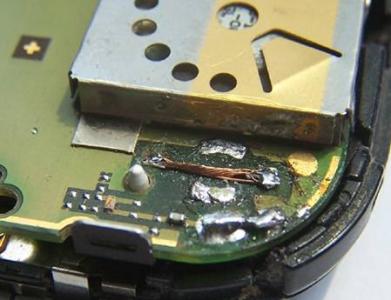

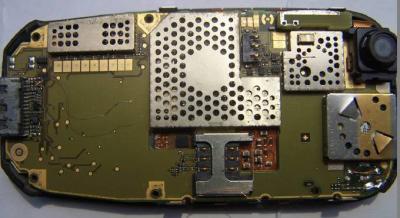

就是把LCD下面的TP点焊接一根漆包线，然后从sim卡槽附近出来，需要TP的时候直接对地短路就行了，不过还没有测试，我对TP后刷机一类的东西还没有仔细研究。




[ 本帖最后由 虾兵 于 2007-6-26 19:12 编辑 ]

虾兵

就是用指甲刮啊刮，没有什么技术含量。
好处：漂亮了，没有刮痕留下
后遗症：刮完后指甲疼痛一天


[ 本帖最后由 虾兵 于 2007-6-26 19:14 编辑 ]
