发表于 2007-9-12 16:27:23
|
显示全部楼层
ELF说明:在手机屏幕显示更多信息:包括CPU曲线图、电压、电量百分比、手机温度、CPU占用率、网络信号、基站图标指示图、振动指示图标、情景指示图标、内存地址、进程数量、空闲RAM、4个盘的剩余空间、进程信息、运营商名称、基站信息、正在播放歌曲、媒体音量图标、附件信息、开机时间、自定义图片、GPRE流量总计、时间、日期、未接事件、软键。并且可以配置最多8套的字体显示信息。 运行方法:直接运行ELF,或放到Daemon文件夹下使其自启动。但前提是放好相关图片在合适的位置。 关于图片包:
AdvNet 里面包含了2套基站信号的图标,如用到的话,解压到ZBin\img下。图片编号:2048.png~2063.png。
Fonts里面包含了12套字体图标,在这里我就不一一列出来了。具体大家可以先看字体的名字,然后试试。包含英文/俄文、数字、符号,图片编号:2080.png~2303.png。
Profiles里面包含了2套情景图标和振动图标,如用到的话,解压到ZBin\img下。情景图片编号:2064.png~2071.png。振动图片编号:2072.png、2073.png。 下面的配置和截图使用的是ELKA的ExtraInfo 1.51 配置方法:
运行程序后会生成配置文件:ZBin\ETC\ExtraInfo15.bcfg
config: ExtraInfo15.bcfg
┣Main settings:【主干部分设置】
┃ ┣Show copyright text at startup:【是否在ELF运行时在屏幕显示ELF的版权信息】
┃ ┣Update Time(1/10 sec) :【0-50可选。刷新间隔的时间。
┃ ┃ 如填上10,则为1秒刷新1次】
┃ ┣Use normal settings for lock:【锁键盘后,是否跟非锁键盘时使用同一配置】
┃ ┣Font1:【配置字体1】
┃ ┃ ┣Path to font files 1:【选择字体1所在的文件夹,可用中键SelectFolder】
┃ ┃ ┗Full set 1:【是否使用全套的字体,建议不勾选此项,详见使用心得④】
┃ ┣Font2:【其他字体的配置可以参照字体1】
┃ ┣Font3:【配置了几套喜欢的字体后,可以在下面各项中使用不同的字体】
┃ ┣Font4:【同上】
┃ ┣Font5:【同上】
┃ ┣Font6:【同上】
┃ ┣Font7:【同上】
┃ ┗Font8:【同上】
┣Graph:【图表显示CPU使用情况】
┃ ┣Normal:【正常配置,非锁键盘情况下,下同】
┃ ┃ ┣Show Graph:【是否在待机屏幕上用图表显示CPU的使用情况】
┃ ┃ ┣Graph position:【设定图表矩形的大小和位置,
┃ ┃ ┃ 选择不在同一直线上的2点来确定矩形】
┃ ┃ ┣208 MHz color:【CPU在208兆赫工作下所反映在图表上的颜色】
┃ ┃ ┣104 MHz color:【CPU在104兆赫工作下所反映在图表上的颜色】
┃ ┃ ┗52 MHz color:【CPU在52兆赫工作下所反映在图表上的颜色】
┃ ┗Locked:【锁键盘时的配置,下同】
┃ ┣Show Graph:【锁键盘后,是否在待机屏幕上用图表显示CPU
┃ ┃ 的使用情况】
┃ ┗Graph position:【设定图表矩形的大小和位置】
┣Voltage:【电池电压】
┃ ┣Normal:
┃ ┃ ┣Show Voltage:【是否在待机屏幕上显示电池电压】
┃ ┃ ┣Text alignment:【Left,Center,Right可选。以设置的点的对其
┃ ┃ ┃ 方式。左对齐,居中,右对齐。详见使用心得①】
┃ ┃ ┣Font number:【字体,0-8可选。下同。详见使用心得②】
┃ ┃ ┣Pixels between letters:【0-50可选。字符间距,单位为像素】
┃ ┃ ┗Voltage position:【电池电压的位置坐标】
┃ ┗Locked:【锁键盘时电压显示的设置。同Normal配置。】
┣Capacity:【电量百分比。同电压配置】
┣Temperature:【手机温度】
┃ ┣Normal:
┃ ┃ ┣Show Temperature:【是否在待机屏幕上显示手机温度】
┃ ┃ ┣Temperature Adjust (x0.1):【温度修正,默认为15】
┃ ┃ ┣Temperature Adjust Sign:【+,-可选。温度修正符号。默认为+】
┃ ┃ ┣Text alignment:【文字对齐,Left,Center,Right可选】
┃ ┃ ┣Font number:【字体,0-8可选】
┃ ┃ ┣Pixels between letters:【字符间距。0-50可选,单位为像素】
┃ ┃ ┗Temperature position:【手机温度的位置坐标】
┃ ┗Locked:【锁键盘时手机温度的设置。同Normal配置。】
┣CPU Load: 【CPU占用率,同电压配置】
┣Net: 【网络信号强度,同电压配置】
┣AdvNet:【基站信号】
┃ ┣Normal:
┃ ┃ ┣Show AdvNet:【是否在待机屏幕上显示基站信号】
┃ ┃ ┣AdvNet bar width:【基站竖条的宽度,单位为像素】
┃ ┃ ┣AdvNet bar max height:【基站竖条的最大高度,单位为像素】
┃ ┃ ┣AdvNet space between bars:【间距宽度,单位为像素】
┃ ┃ ┣Vertical AdvNet pictures:【是否垂直显示。若选中,则在原来基础
┃ ┃ ┃ 上,顺时针旋转90°】
┃ ┃ ┣900 MHz color:【900兆赫基站的颜色】
┃ ┃ ┣1800 MHz color:【1800兆赫基站的颜色】
┃ ┃ ┣Show custom AdvNet pictures:【是否使用配置的图片来显示基站】
┃ ┃ ┗AdvNet position:【基站信号的位置坐标】
┃ ┗Locked:【锁键盘时基站信号的显示配置,可参照Normal】
[quote]

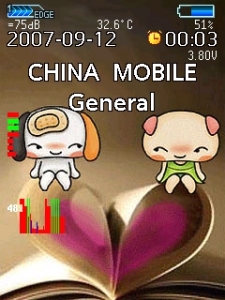

如图:Net显示为“=75dB”;Temperature显示为:32.6 ℃;Capacity 显示为51%;Voltage 显示为3.80V;CPU Load 显示为48%;AdvNet 显示为左边的红绿横条;CPU Load 旁边的条状图为Graph
┣Vibra Icon:【振动图标】
┃ ┣Normal:
┃ ┃ ┣Show Vibra Icon:【是否在待机屏幕上显示振动图标】
┃ ┃ ┗Vibra position:【振动图标的位置坐标】
┃ ┗Locked:【锁键盘时振动图标的设置。同Normal配置。】
┣Profiles Icon:【情景模式】
┃ ┣Normal:
┃ ┃ ┣Show Profiles:【是否在待机屏幕上显示情景模式】
┃ ┃ ┣Show Profiles Text:【是否以文字方式表示情景模式。
┃ ┃ ┃ 打勾,则显示相应情景的图标。
┃ ┃ ┃ 不打勾,则以首字母的方式显示情景模式。】
┃ ┃ ┣Text before info:【当以文字方式表示情景时,情景首字母前面的自定义文字】
┃ ┃ ┣Text alignment:【文字对齐,Left,Center,Right可选】
┃ ┃ ┣Font number:【字体,0-8可选】
┃ ┃ ┣Pixels between letters:【字符间距。0-50可选,单位为像素】
┃ ┃ ┗Profiles position:【情景模式图标或文字显示的位置坐标】
┃ ┗Locked:【锁键盘时情景模式的显示配置,可参照Normal】
┣Memory:【内存】
┃ ┣Normal:
┃ ┃ ┣Memory Len:【Off, 1 (byte), 2 (short), 4 (int)可选】
┃ ┃ ┣Memory Adress (Axxxxxxx):【内存地址】
┃ ┃ ┣Memory DisplayMode:【Hex,Dec可选,以十六进制或十进制显示】
┃ ┃ ┣Text alignment:【文字对齐,Left,Center,Right可选】
┃ ┃ ┣Font number:【字体,0-8可选】
┃ ┃ ┣Pixels between letters:【字符间距。0-50可选,单位为像素】
┃ ┃ ┗Memory position:【内存显示的位置坐标】
┃ ┗Locked:【锁键盘时内存的显示配置,可参照Normal】
┣CSM quantity:【进程数量】
┃ ┣Normal:
┃ ┃ ┣Show CSM quantity:【是否在待机屏幕上显示进程数量】
┃ ┃ ┣Text before info:【进程数量前面的自定义文字,默认为“CSM:”】
┃ ┃ ┣Text alignment:【文字对齐,Left,Center,Right可选】
┃ ┃ ┣Font number:【字体,0-8可选】
┃ ┃ ┣Pixels between letters:【字符间距。0-50可选,单位为像素】
┃ ┃ ┗CSM quantity position:【进程数量的位置坐标】
┃ ┗Locked:【锁键盘时进程数量的显示配置,可参照Normal】
┣Free RAM:【空闲RAM大小,可参照CSM quantity进行配置】
┣Free space:【剩余空间】
┃ ┣Disk Data:【Data盘剩余空间】
┃ ┃ ┣Normal:
┃ ┃ ┃ ┣Show Data free space:【是否在待机屏幕上显示Data盘剩余空间】
┃ ┃ ┃ ┣Show in:【KB,MB可选,单位,千字节/兆字节】
┃ ┃ ┃ ┣Text before info:【Data盘剩余空间前面的自定义文字,默认为“0:”】
┃ ┃ ┃ ┣Text alignment:【文字对齐,Left,Center,Right可选】
┃ ┃ ┃ ┣Font number:【字体,0-8可选】
┃ ┃ ┃ ┣Pixels between letters:【字符间距。0-50可选,单位为像素】
┃ ┃ ┃ ┗Data free space position:【Data盘剩余空间的位置坐标】
┃ ┃ ┗Locked:【锁键盘时0盘剩余空间的显示配置,同Normal】
┃ ┣Disk Config:【Config盘剩余空间,配置同Disk Data】
┃ ┣Disk Cache:【Cache盘剩余空间,配置同Disk Data】
┃ ┗Flash Card:【TF卡剩余空间,配置同Disk Data】

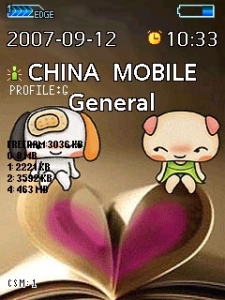

如图:CHINA左边绿色图标为Vibra Icon;Profiles Icon 显示为PRLFILE:G;Free RAM 显示为“FREERAM:3036KB”;Disk Data 显示为“0:8MB”;Disk Config 显示为“A:2221KB”;Disk Cache 显示为“2:2592B”;Flash Card 显示为“4:463MB”;CSM quantity 显示为“CSM:1”
┣CSM dialogs: 【进程信息】【高级应用见使用心得③】
┃ ┣Normal:
┃ ┃ ┣Show CSM dialogs:【是否在待机屏幕上显示进程信息】
┃ ┃ ┣Text before info:【每条进程前面的文字,默认为“%d)”,
┃ ┃ ┃ %d为自动编号】
┃ ┃ ┣Text alignment:【文字对齐,Left,Center,Right可选】
┃ ┃ ┣Font number:【字体,0-8可选】
┃ ┃ ┣Pixels between letters:【字符间距。0-50可选,单位为像素】
┃ ┃ ┣Scroll CSM dialogs:【进程信息是否滚动显示】
┃ ┃ ┣Size of scrolled text in pixels:【超过多大则以滚动方式显示,单位像素】
┃ ┃ ┣CSM dialogs position:【进程信息的位置坐标】
┃ ┃ ┣Pixels between CSM dialogs lines:【进程信息的行距,单位为像素】
┃ ┃ ┗CSM list file:【CSMlist.txt文件的位置】
┃ ┗Locked:【锁键盘时进程信息的显示配置,可参照Normal】
┣Provider name: 【运营商名称,同电压配置】
┣Network info:【基站信息】
┃ ┣Normal:
┃ ┃ ┣Show Network info:【是否在待机屏幕上显示基站信息】
┃ ┃ ┣Show all cells network info:【是否显示全部的基站信息
┃ ┃ ┃ 若不打勾,则显示一个基站的信息】
┃ ┃ ┣Pixels between net info lines:【基站信息的行距,单位为像素】
┃ ┃ ┣Show power level:【是否显示基站信号强度。
┃ ┃ ┃ 若打勾,则在每个基站信息后面都显示其强度。
┃ ┃ ┃ 若不打勾,则每个基站信息后面的强度显示为0】
┃ ┃ ┣Text alignment:【文字对齐,Left,Center,Right可选】
┃ ┃ ┣Font number:【字体,0-8可选】
┃ ┃ ┣Pixels between letters:【字符间距。0-50可选,单位为像素】
┃ ┃ ┣Network info format:【基站信息显示格式,
┃ ┃ ┃ 默认为“%05u-%04u:%03u %03udB”】
┃ ┃ ┗Network info position:【基站信息的位置坐标】
┃ ┗Locked:【锁键盘时基站信息的显示配置,可参照Normal】
┣Current track:【当前播放歌曲名称】
┃ ┣Normal:
┃ ┃ ┣Show Current track:【是否显示当前播放歌曲名称】
┃ ┃ ┣Text before info:【当前播放歌曲名称前面的自定义文字,
┃ ┃ ┃ 默认为:“Playing:”】
┃ ┃ ┣Player CSM address:【媒体播放器的CSM地址,
┃ ┃ ┃ NSG的可查看CSMlist.txt。
┃ ┃ ┃ E71Cv41:A0895D68;EL7Cv41: A089DC0C】
┃ ┃ ┣Text alignment:【文字对齐,Left,Center,Right可选】
┃ ┃ ┣Font number:【字体,0-8可选】
┃ ┃ ┣Pixels between letters:【字符间距。0-50可选,单位为像素】
┃ ┃ ┣Scroll track:【歌曲名称是否滚动显示】
┃ ┃ ┣Size of scrolled text in pixels:【超过多大则以滚动方式显示,单位像素】
┃ ┃ ┗Current track position:【当前播放歌曲名称的位置坐标】
┃ ┗Locked:【锁键盘时当前播放歌曲名称的显示配置,可参照Normal】
┣Media volume:【媒体播放器音量】
┃ ┣Normal:
┃ ┃ ┣Show Media volume:【是否显示媒体播放器音量】
┃ ┃ ┣Media volume position:【当前媒体播放器音量的位置坐标】
┃ ┃ ┣Show Media volume as icon:【是否以图片方式显示音量,
┃ ┃ ┃ 否则以文字方式显示,最后4项是配置文字方式显示的】
┃ ┃ ┣Media volume icon Number:【音量图标的第一张图片序号。
┃ ┃ ┃ X85的填1130】
┃ ┃ ┣Text before info:【数字音量前的自定义文字】
┃ ┃ ┣Text alignment:【文字对齐,Left,Center,Right可选】
┃ ┃ ┣Font number:【字体,0-8可选】
┃ ┃ ┗Pixels between letters:【字符间距。0-50可选,单位为像素】
┃ ┗Locked:【锁键盘时媒体播放器音量的显示配置,可参照Normal】

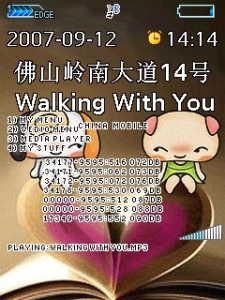

如图:“1) 2) 3) 4)”开头的这4行为CSM dialogs ;Provider name 显示为“CHINA MOBILE”;中间一堆数字为Network info ;右边靠下的图标为Media volume ;Current track显示为“PLAYING: WALKING WITH YOU.MP3”
┣Accessories:【手机附件信息】
┃ ┣Normal:
┃ ┃ ┣Show accessories:【是否显示手机附件信息】
┃ ┃ ┣Text before info:【手机附件信息前面的自定义文字,默认为“Acc:”】
┃ ┃ ┣Text alignment:【文字对齐,Left,Center,Right可选】
┃ ┃ ┣Font number:【字体,0-8可选】
┃ ┃ ┣Pixels between letters:【字符间距。0-50可选,单位为像素】
┃ ┃ ┣Scroll accessories:【手机附件信息是否滚动显示】
┃ ┃ ┣Size of scrolled text in pixels:【超过多大则以滚动方式显示,单位像素】
┃ ┃ ┗Accessories position:【手机附件信息的位置坐标】
┃ ┗Locked:【锁键盘时手机附件信息的显示配置,可参照Normal】
┣Sec from startup:【开机时间,单位为秒,可参照CSM quantity进行配置】
┣User picture:【自定义图片】
┃ ┣Normal:
┃ ┃ ┣Picture 1:【自定义图片1】
┃ ┃ ┃ ┣Show User picture 1:【是否显示自定义图片1】
┃ ┃ ┃ ┣User picture location:【自定义图片1的位置。
┃ ┃ ┃ ┃ 可填图片号或图片路径。】
┃ ┃ ┃ ┗User picture positon:【自定义图片1的位置坐标】
┃ ┃ ┣Picture 2:【自定义图片2,配置请参照自定义图片1】
┃ ┃ ┣Picture 3:【自定义图片3,配置请参照自定义图片1】
┃ ┃ ┗Picture 4:【自定义图片4,配置请参照自定义图片1】
┃ ┗Locked:【锁键盘时自定义图片的显示配置,可参照Normal】
┣GPRS Traffic: 【GPRS流量显示,配置请参照Free space 中的Disk Data】
┣Time:【时间】
┃ ┣Normal:
┃ ┃ ┣Show Time:【是否显示时间】
┃ ┃ ┣Show seconds:【时间中是否显示秒】
┃ ┃ ┣Time text:【时间显示的格式,默认为“%02d:%02d:%02d”】
┃ ┃ ┣Text alignment:【文字对齐,Left,Center,Right可选】
┃ ┃ ┣Font number:【字体,0-8可选】
┃ ┃ ┣Pixels between letters:【字符间距。0-50可选,单位为像素】
┃ ┃ ┗Time position:【时间的位置坐标】
┃ ┗Locked:【锁键盘时时间的显示配置,可参照Normal】
┣Date:【日期】
┃ ┣Normal:
┃ ┃ ┣Show date:【是否显示日期】
┃ ┃ ┣Date text:【日期显示的格式,默认为“%s, %d %s”】
┃ ┃ ┣Text alignment:【文字对齐,Left,Center,Right可选】
┃ ┃ ┣Font number:【字体,0-8可选】
┃ ┃ ┣Pixels between letters:【字符间距。0-50可选,单位为像素】
┃ ┃ ┗Date position:【日期的位置坐标】
┃ ┗Locked:【锁键盘时日期的显示配置,可参照Normal】
┣Missed events:【未接事件】
┃ ┣Normal:
┃ ┃ ┣Show Missed events:【是否显示未接事件】
┃ ┃ ┣Missed events text:【未接事件,
┃ ┃ ┃ 默认为“Missed calls:%d msgs:%d other:%d”】
┃ ┃ ┣Text alignment:【文字对齐,Left,Center,Right可选】
┃ ┃ ┣Font number:【字体,0-8可选】
┃ ┃ ┣Pixels between letters:【字符间距。0-50可选,单位为像素】
┃ ┃ ┗Missed position:【未接事件的位置坐标】
┃ ┗Locked:【锁键盘时未接事件的显示配置,可参照Normal】
┗Softkeys:【软键文字】
┣Normal:
┃ ┣Show softkeys names:【是否显示软键文字】
┃ ┣Left softkey text alignment:【左软键的文字对齐方式】
┃ ┣Left softkey font number:【左软键的字体,0-8可选】
┃ ┣Pixels between letters:【字符间距。0-50可选,单位为像素】
┃ ┣Left softkey name position:【左软键的位置坐标】
┃ ┣Right softkey text alignment:【右软键的文字对齐方式】
┃ ┣Right softkey font number:【右软键的字体,0-8可选】
┃ ┣Pixels between letters:【字符间距。0-50可选,单位为像素】
┃ ┗Right softkey name position:【右软键的位置坐标】
┗Locked:【锁键盘时软键文字的显示配置,同Normal】

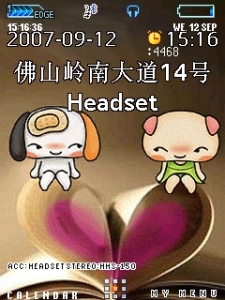

如图:Accessories显示为“ACC:HEADSETSTERE0:HHS-150”;Sec from startup显示为“:4468”; User picture 1显示为屏幕下方的9个正方形图标;Time 显示为“15:16:36”;Date:显示为“WE. 12 SEP”;Left softkey 显示为“CALENDAR”;Right softkey 显示为“MY MENU”
[/quote]
使用心得:
①关于Text alignment。当你在某个项目设置好它的坐标位置position后,Text alignment选Left,则相应内容在所选点的右边出现,即左对齐。适用于内容变化多,位置靠屏幕左端的项目。Text alignment选Right,则相应内容在所选点的左边出现,即右对齐。适用于内容变化多,要求从某点开始向右显示的项目。Text alignment选Center,则相应内容以所选点居中显示。适用于内容变化多、要求整个内容居中屏幕显示的项目。
② 在字体的使用上,Font1-Font8分别代表的数字是1-8。而字体填了0的话,则是使用ZBin\img下的字体图片。
③在CSM dialogs 进程信息的显示上,我们可以将进程设置成图片显示出来。完全可以取代JavaPIC.elf。具体设置方法:在CSMlist.txt里这样对进程标识:“进程地址+空格+进程名称+|+图片路径+|图片显示位置的横坐标+|+图片显示位置的竖坐标。
如:A0849024 MY MENU|4:\zbin\img\menu.png|120|160
④关于设置字体的Full set。这里的意思大概是严格按照图片显示字符。即选中后, A显示成A,a不显示出来。非选中时,A显示成A,a显示A。因为没有小写字母的图片,所以在这里强烈建议大家不勾选这个选项 。 改进建议:
①看见binghelingxi能显示中文?哦,原来是另一个软件。
②在我这边,GPRS Traffic 和Missed events 显示不出来。有人这两项能正常显示的吗?
[ 本帖最后由 ggy1234 于 2007-9-12 19:23 编辑 ] |
