SXG75拆机图片！

lusure111 · 发表于 2010-3-2 22:23:03

我的是在了会那入的不知道为什么没有这屏蔽罩..........

menvi · 发表于 2010-3-2 22:24:18

没有这个问题！不过受教了！！谢谢！

laazrockit · 发表于 2010-3-2 22:24:55

看到这个帖子很激动，因为就在几天前我手刃了自己的SXG75，就是为了一探GPS天线之奥秘，可惜无功而返。今天看到HOJ贴出的对比图，更加坚信了自己理论上的正确！
在继续之前，首先问hoj一个问题，你是否试验过，把自己的那个屏蔽罩拆下来装到6口丁的板子上就能让他的机器搜索到GPS信号？？？

lusure111 · 发表于 2010-3-2 22:26:34

对啊楼上好提议 ...............

laazrockit · 发表于 2010-3-2 22:38:03

本帖最后由 laazrockit 于 2010-3-2 22:41 编辑

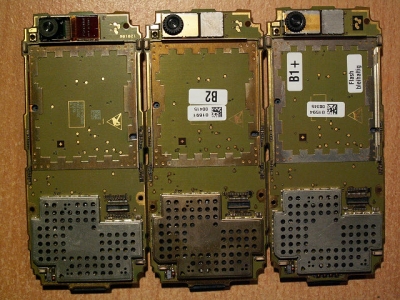

下图是三块不同的主板，大家可以清楚看到，左边一块缺少了两个金属屏蔽罩

lusure111 · 发表于 2010-3-2 22:42:58

也许不同主板配的外壳的触点也是不一样的...

lusure111 · 发表于 2010-3-2 22:43:31

了会的本来就是板机。。。一切皆有可能...

pping · 发表于 2010-3-2 22:47:25

如果只是护盖少了还可以弄，只怕里面有其它东东。

lusure111 · 发表于 2010-3-2 22:49:23

楼上说的有理啊...

lusure111 · 发表于 2010-3-2 22:50:37

金属屏蔽罩的作用什么呢？？？

laazrockit · 发表于 2010-3-2 22:51:58

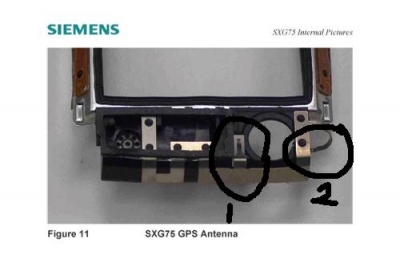

这个是网上找到的GPS天线图片，之前因为实验失败，无法证实其正确性，所以没有跟大家分享。
请大家注意圆圈中的两个金属片触点！！触点1一定是压在屏蔽罩上面的，而触点2的位置，我想请hoj帮我确认一下。

laazrockit · 发表于 2010-3-2 23:00:00

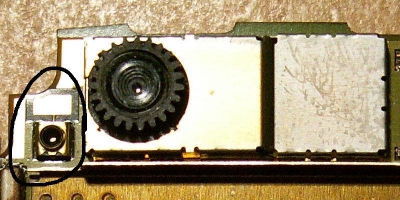

请看下面的触点特写图。我的机器拆开后发现是缺少了两个屏蔽罩的，触点2似乎是接触在图中圆圈里下面的这个杯状突起上（无法百分之百确定），经我测试此杯状突起与其上方的小片电极之间有一定阻值，遂弯曲天线的金属片触点至小片电极处（通过涂红墨水测试接触无误），但此时再次试图搜索GPS信号仍然失败......请hoj帮忙确认，你手机的金属片触点2是接触在小片电极还是杯状突起？从你的图片来看小片电极上似乎有明显的接触痕迹。谢谢！！

lusure111 · 发表于 2010-3-2 23:00:48

恩是啊是啊......

奇怪的耳朵 · 发表于 2010-3-2 23:02:42

西友探索无止境啊~

lusure111 · 发表于 2010-3-2 23:06:34

GPS无法找到信号的问题终于要解决了 !!

hoj · 发表于 2010-3-2 23:49:27

请看下面的触点特写图。我的机器拆开后发现是缺少了两个屏蔽罩的，触点2似乎是接触在图中圆圈里下面的这个杯 ...
laazrockit 发表于 2010-3-2 23:00

登录/注册后可看大图

触点2是接触到上面的点上，不是接触到突起的柱体上

布尔什维克 · 发表于 2010-3-3 01:33:52

此贴不错，必须顶。等保修期过了之后拆机看看
我呐喊那里买的全新板机，也是死活不能连上gps

lusure111 · 发表于 2010-3-3 08:25:20

继续试验..................

sixkcacao · 发表于 2010-3-3 08:42:11

6口丁来鸟~~昨天暴力拆机两次，因为没打开hoj的屏蔽盖再深探内部触点问题，只是简单的把和屏蔽罩接触的那个铜皮弯曲接触在侧边，希望能起作用，结果第一次没成功，还是未搜到星星，怀疑未真正接触到。第二次再拆机，确保天线铜皮和方框侧边接触到，但第二次未测试，今天早上找个地方测试，如果还不行，计划自行用铜线连接再试。下午抽空再去hoj店里整整~~

sixkcacao · 发表于 2010-3-3 08:48:11

两个屏蔽罩是一体的，弯曲触点铜片只能接触到一个侧边，所以计划用铜线来连接两个方框的侧边，希望能起到屏蔽罩的作用
