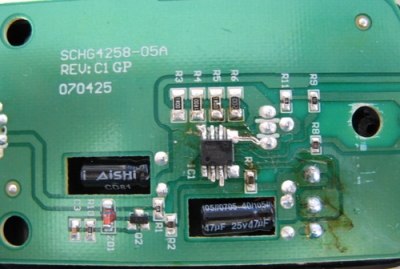

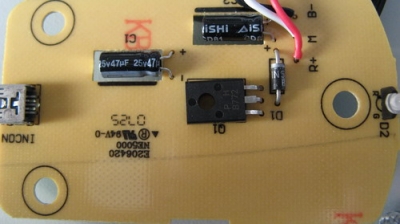

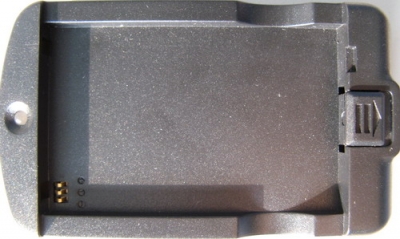

本充电器是由一原装原装海信D907(电路设计也不差)座充改装,内部电路无须改变,将电池槽打磨成sx1电池大小(软塑料容易切割打磨),将触角宽度拉成sx1电池触点宽度,屏蔽中间触角即可,直接用mini USB数据线充电!

输入: DC5.0V 680mA
输出: DC4.2V 450mA

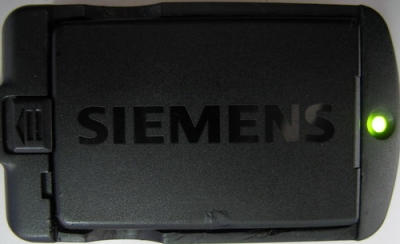

1) 红灯亮表示电池正在充电
2) 红灯转绿灯表示电池已经充满

经过本人一个多月的试用,一切都ok,拿出来和大家分享一下!
实测充电电压 4.16V < 4.2V,转灯时间为3小时左右，充电电路对电池无损害!

(还有两个全新的D907座充,要的联系185105033,注明sx1座充)
