找到一个不错的容易改装的线控，分享一下

cafeimao

　　前不久看到几个亲人、朋友的原装线控耳机坏了或是没有线控耳机可用，就上网逛了一圈，找到NEC（有商家说是夏普的）一款外观不错且很容易改装的线控，先贴上图片，大家看看是不是很简洁漂亮？

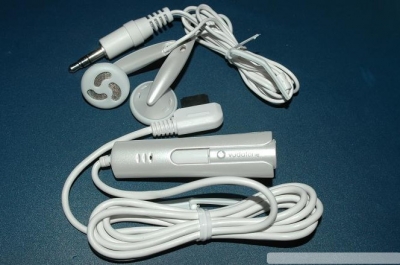

　　就是下图这个线控，还有一个是白色的，3.5标准插孔、PTT键、麦一应俱全，改装时线控里一条线都不用改，把原来的插头里相对应的线接到小八插头上就OK了。网上价格不一，有卖十多块到几十的，大家感兴趣的话淘一下。　　　有想买来改的不知道怎么接线的朋友回个帖，我拆一个拍下来告诉大家。　
　　接线方法（颜色是针对这款线控）在11楼


登录/注册后可看大图

有机油说用一个转接头就成了，我发表一下自己的看法
先说一下用线控的好处（使用情况为小八在手机包里或是腰包、单肩包、背包等等反正不是手持的时候）：
可以通过线控直接进行播放、暂停、下一首、退出MP3（打过补丁后的功能）
可以直接接聽、挂断电话及电话录音
用耳機接聽的好處不用多说了吧？
可以通过线控PTT键打开声控功能，通过设定好的语音打开相应的“程序”
如果动手能力强的话，可以在线控上加装发光LED（此线控为六芯，地线公用，还多出一芯可以做为手机取电＋），小八晚上也可以当电筒用了

同样情况下用耳转不可以进行这些操作
且好多好耳机是直插的，用转接头后放包里容易折到插头或是放不进手机套里
用线控在街上打话时回头率高，都以为在自言自语^_^

这个线控是我目前找到的性价比很高的线控了，用料很不错，是沃达丰版的，里面的MIC带电路；
最主要是容易改装，动手能力一般的按我上面说的剪断原来的插头换上小八可以用的插头就可以了，线控那边理都不用理，还麻烦？？
我想现在很多人都缺乏自己动手的能力，都是拿来主义了……
小八玩的就DIY……

[ 本帖最后由 cafeimao 于 2007-9-22 14:28 编辑 ]

1iubin

多谢楼主啦

cafeimao

这个是白色沃丰达版的，个人比较喜欢这个，淘宝上最便宜的好像是18块钱一个，加耳机哟
我一口气买了五个，现在只剩一个自己用了，别的都改到了小八、夏新M350上了，上图

[ 本帖最后由 cafeimao 于 2007-9-20 11:24 编辑 ]

rippke

小8 区里人气好像不怎么样呀。
以后我就为小8作贡献吧。呵。顶上去，真不错。
这也能让你发现呀。呵。不知道效果怎么样呢、

beyondpara

有没有具体的改造图片呢，还没有改过:/hx

sushilang

这个强～

saikenkeep

好东西啊！怎么不早说

chumliyi

上个改线得图吧,白色沃丰达得

mengxiangke

支持小八的diy

lovemarsh

不错，可惜没钱呀

cafeimao

原帖由 lovemarsh 于 2007-9-22 11:21 发表


登录/注册后可看大图

不错，可惜没钱呀

加邮费也不到三十块钱……
此线控为六芯线
一条公共地线，为包在另五条外面的一股铜线
另五条线颜色分别为：红、白、蓝、绿、黑。
不用拆线控，把原接头剪掉后接到小八的插头上就可以用了
接法为：
包在另五条外面的那股铜线接耳机地
红接耳机右声道R
绿接耳机左声道L
白接MIC正极
黑接控制开关（SW）

针脚定义参考下面的图：


登录/注册后可看大图

rippke

用转接头不行吗？
真的要这么麻烦？？还是？？

cafeimao

原帖由 rippke 于 2007-9-22 12:55 发表


登录/注册后可看大图

用转接头不行吗？
真的要这么麻烦？？还是？？

转接头来电的时候不方便接听啊，在外面的时候你换歌难道要把小八拿出来啊？

用线控的好处：
可以通过线控直接进行播放、暂停、下一首、退出MP3
可以直接接聽、挂断电话及电话录音，用耳機接聽的好處不用多说了吧？
如果动手能力强的话，可以线控上加装发光LED，小八晚上也可以当电筒用了，不喜欢在小八上开洞改装，可以通过外设达到的我不会在小八上动刀子

用耳转不可以进行这些操作，必须把小八拿在手上才可以
且好多好耳机是直插的，用转接头后放包里容易折到插头或是放不进手机套里
用线控在街上打话时回头率高，都以为在自言自语^_^


这个线控是我目前找到的性价比很高的线控了，用料很不错，是沃达丰版的，里面的MIC带电路；
最主要是容易改装，动手能力一般的按我上面说的剪断原来的插头换上小八可以用的插头就可以了，线控那边理都不用理，还麻烦？？？？

chumliyi

耳机效果如何,要是太一般就懒得做了

rippke

原帖由 cafeimao 于 2007-9-22 14:16 发表


登录/注册后可看大图

转接头来电的时候不方便接听啊，在外面的时候你换歌难道要把小八拿出来啊？

用线控的好处：
可以通过线控直接进行播放、暂停、下一首、退出MP3
可以直接接聽、挂断电话及电话录音，用耳機接聽的好處不用多说 ...

受教了，不错。好办法。。可惜自己动手能力实在不杂地，上次就把大S的电池电路板烧了。郁闷。。
害怕。。。
同问音质怎么样？人家说高仿的M500不错。有那好吗？

515520

有点心动了

rippke

LZ人呢，让这一撩拨。心动了呢。。。快出来。。。呀。。

cafeimao

原帖由 rippke 于 2007-9-22 15:10 发表


登录/注册后可看大图

受教了，不错。好办法。。可惜自己动手能力实在不杂地，上次就把大S的电池电路板烧了。郁闷。。
害怕。。。
同问音质怎么样？人家说高仿的M500不错。有那好吗？

改线控好像没有什么危险吧


登录/注册后可看大图

你是指这线控自带的耳机的音质吗？个人感觉一般而已，自己配个好耳塞吧
前两天刚上淘宝买了两付传说的工包MX500，音质说实话真的不错！
敢说不错是因为拿来与几年前买的老版MX300、PX100、E2C比较过得出；而且那工包MX500才20块钱，真的很超值！！！

hbshylove2

高仿的我也有，效果的确不错。

hbshylove2

原帖由 hbshylove2 于 2007-9-23 11:37 发表


登录/注册后可看大图

高仿的我也有，效果的确不错。

我有很多，哈哈。
