我也小8薄电DIY——纪念小8，10年

franklee1997007

发表于 2010-2-8 09:32:20 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？注册会员

x

看了aweilz机友的小8薄电池换芯心得，想着我的10来个薄电池，我也蠢蠢欲动。昨天下午送走朋友，我就去桂林电子市场——应该是二手手机市场，去找sony A8H。没一家有！原来sony A8H是电芯不是电池。但也很多摊子是做电池的——买电芯不论容量每块18元，做电池要35元——高薪工艺呀！也确实应该，他们有专业点焊机嘛，还保3个月。
我的小8薄电没拆，不知电芯尺寸。好吧，回家试试！
今天凌晨5点多钟，醒来，想着前几天发现一块许久没用但却鼓肚的薄电——怕爆炸就丢到窗台外。起来，在台灯下，又十倍放大镜，花了一个小时，有些拆芯心得，与大家分享。
发现薄电电芯与后盖的粘合极为紧密，不注意就会将后盖撬裂，我的就有裂纹两处。看图说话吧：

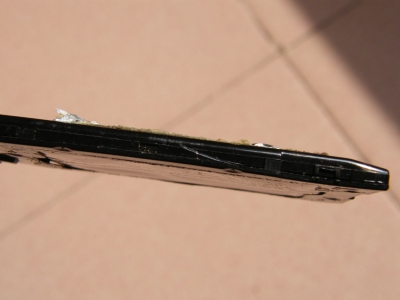

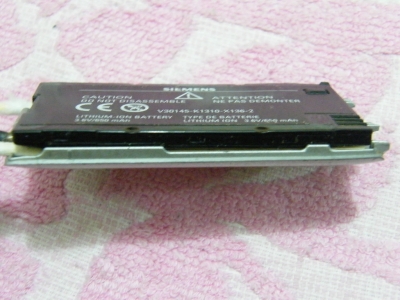

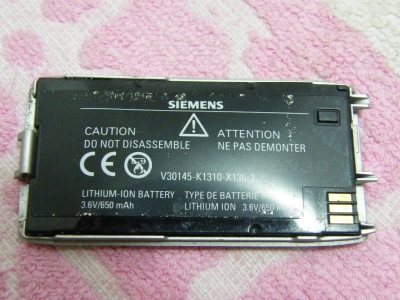

鼓肚的薄电

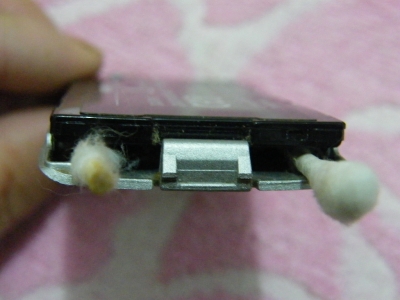

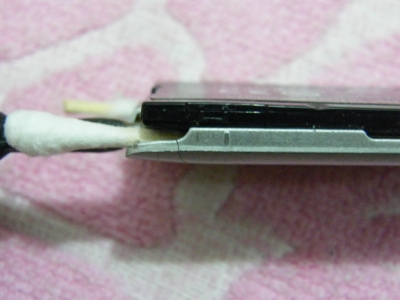

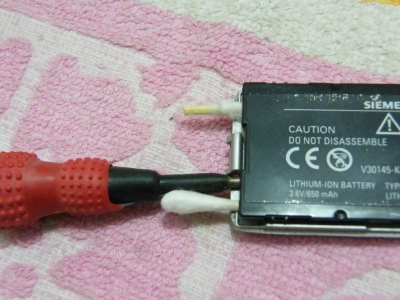

螺丝刀加竹签

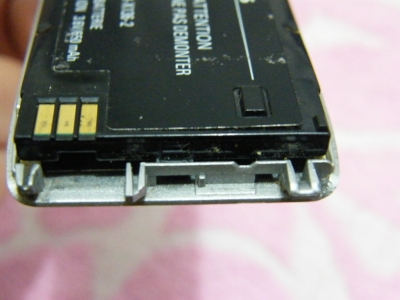

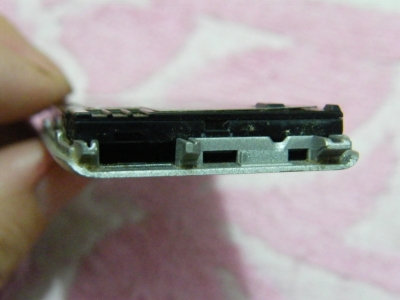

端部撬裂了

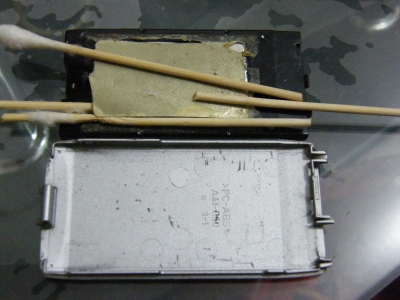

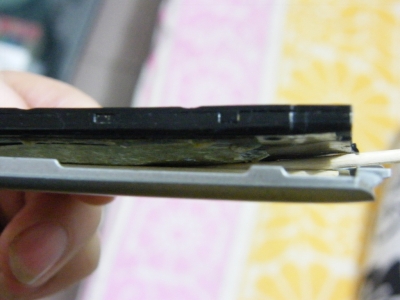

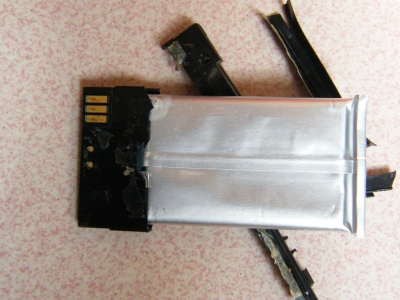

很费劲，这么开了还取不下来

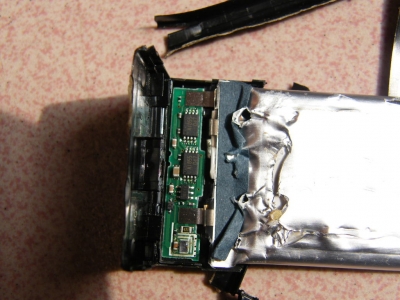

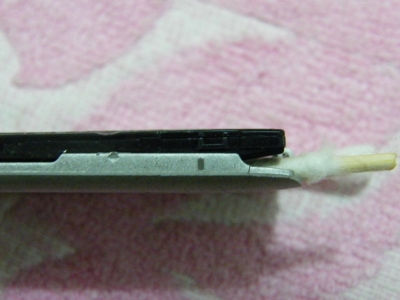

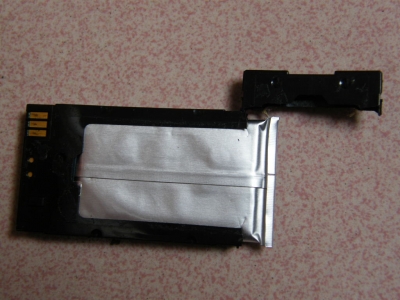

终于撬开了，真不容易

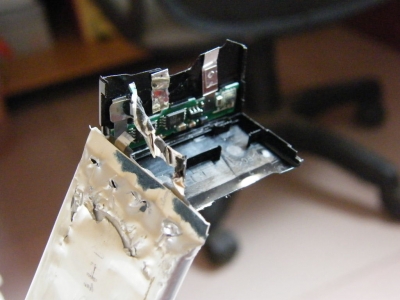

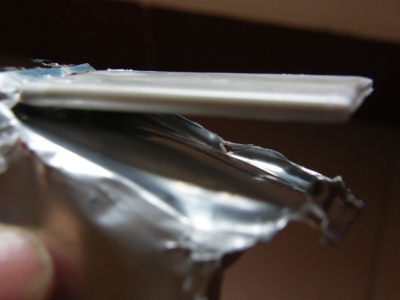

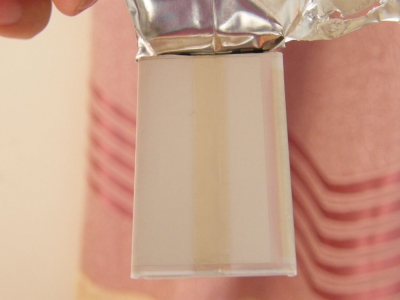

铝薄撬破了

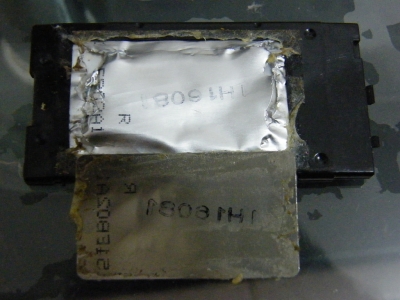

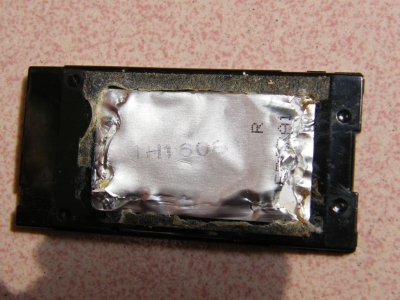

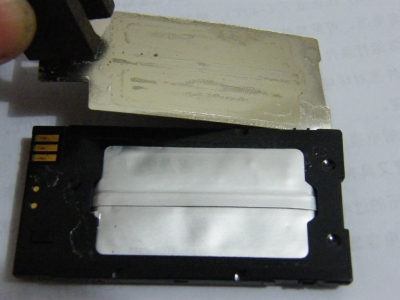

印刷面是薄钢箔——用磁铁可吸附，比较容易揭开，电芯外包装铝薄完好


要上班了，不能继续往下干了。原来想拆电芯上下封装塑料壳——保持原壳，但粘合很严密，塑壳很薄很易撬断，准备按aweilz机友的办法——剪开。
祝福朋友们！

回复

使用道具举报

发表于 2010-2-8 09:58:57 | 显示全部楼层

不错，自己动手丰衣足食。

回复支持反对

使用道具举报

franklee1997007

楼主| 发表于 2010-2-8 10:29:20 | 显示全部楼层

本帖最后由 franklee1997007 于 2010-2-8 14:33 编辑

不错，自己动手丰衣足食。
分享发表于 2010-2-8 09:58

登录/注册后可看大图

纪念小8，责无旁贷。
一楼怎么没有编辑按钮？要上新图就上这儿吧！













回复支持反对

使用道具举报

发表于 2010-2-8 10:32:38 | 显示全部楼层

不错，慢详细

回复支持反对

使用道具举报

发表于 2010-2-8 10:57:25 | 显示全部楼层

期待小8 嘻嘻以后也DIY (*^__^*) 嘻嘻……

回复支持反对

使用道具举报

发表于 2010-2-8 12:19:35 | 显示全部楼层

凌晨五点

偶还在被窝睡大觉

真是老来精神

偶手艺不强，来年买几块飞电算了

回复支持反对

使用道具举报

franklee1997007

楼主| 发表于 2010-2-8 14:20:51 | 显示全部楼层

回复 6# mainboard1983
来年买几块飞电算了——
哪还有？我昨天看一块杂牌“什么通”，是2008年5月出厂的！
还有谁做这么小需求量的电池？否则我也不愿意自己麻烦。

回复支持反对

使用道具举报

franklee1997007

楼主| 发表于 2010-2-8 14:41:51 | 显示全部楼层

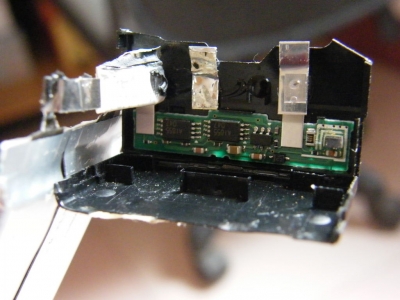

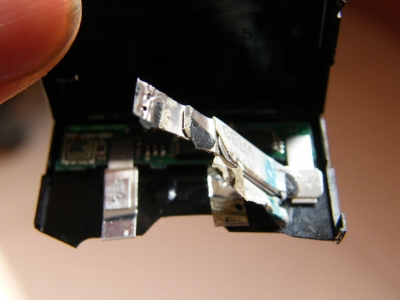

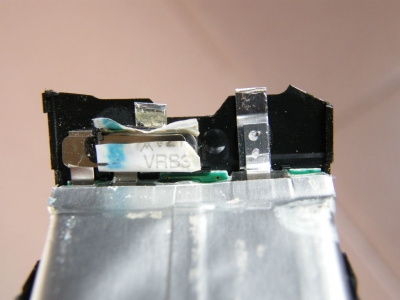

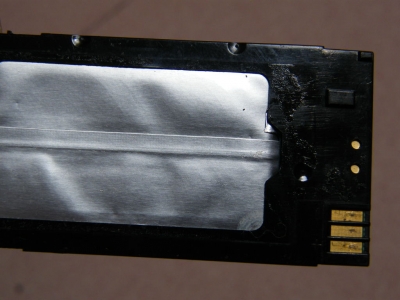

有个遗留问题，希望aweilz来看后给予解答。是电池的+/—极，如小8薄电31.JPG (58.38 KB) 图，应该是左极是正，还是右边是正？我的电池用万用表，测电压为0。不能判断+/-极了。


回复支持反对

使用道具举报

流着泪的你的脸

发表于 2010-2-9 03:26:55 | 显示全部楼层

有个遗留问题，希望aweilz来看后给予解答。是电池的+/—极，如小8薄电31.JPG (58.38 KB) 图，应该是左极是正 ...
franklee1997007 发表于 2010-2-8 14:41

登录/注册后可看大图

电池的触点朝下，左边是正，右边是负。

回复支持反对

使用道具举报

发表于 2010-2-9 09:32:35 | 显示全部楼层

本帖最后由 18ly 于 2010-2-9 09:34 编辑

回复 8# franklee1997007

楼上正解。电池的触点朝上，左边是负，右边是正。

回复支持反对

使用道具举报

发表于 2010-2-9 10:08:17 | 显示全部楼层

接反了没关系，改回来就好.
电芯接反，电池是测不到电压的

回复支持反对

使用道具举报

franklee1997007

楼主| 发表于 2010-2-9 11:21:44 | 显示全部楼层

回复 9# 流着泪的你的脸

谢谢机油。你说的是电池触点，我要的是电池芯的正、负极。由于电池芯通过电子电路才到电池外触点，用万用表是测不准确的。
其实，我再拆一块有余电的电池芯就知道了。还是谢谢你的热情。

回复支持反对

使用道具举报

franklee1997007

楼主| 发表于 2010-2-9 11:27:28 | 显示全部楼层

接反了没关系，改回来就好.
电芯接反，电池是测不到电压的
oman 发表于 2010-2-9 10:08

登录/注册后可看大图

正负极反了会烧坏电子电路的，这是直流电路。谢谢你的热情

回复支持反对

使用道具举报

发表于 2010-2-9 11:38:42 | 显示全部楼层

我试过焊上去，测不到电压再改回来的

回复支持反对

使用道具举报

franklee1997007

楼主| 发表于 2010-2-9 15:31:24 | 显示全部楼层

我试过焊上去，测不到电压再改回来的
oman 发表于 2010-2-9 11:38

登录/注册后可看大图

是吗？我还是不敢试试，保险为佳。

回复支持反对

使用道具举报

发表于 2010-2-11 13:03:37 | 显示全部楼层

准备年后上。。。

回复支持反对

使用道具举报

发表于 2010-2-11 20:14:16 | 显示全部楼层

兄弟弄得不错啊。。
其实揭电芯儿时最好不硬撬，而是用牙签戳那些胶，戳得差不多分离了，很自然就揭开了。硬来容易把后盖变形。

拿不准的情况下，用触碰式来试，极性反了的话仔细看会有小火星儿，要仔细才能看到。极性接对了的话不会有火星儿。不要直接就接实，如果反了的话几秒钟就可能击穿保护电路的电阻。。

回复支持反对

使用道具举报

franklee1997007

楼主| 发表于 2010-2-12 08:28:38 | 显示全部楼层

兄弟弄得不错啊。。
其实揭电芯儿时最好不硬撬，而是用牙签戳那些胶，戳得差不多分离了，很自然就揭开了 ...
aweilz 发表于 2010-2-11 20:14

登录/注册后可看大图

我现在还是没把握哦：电池芯与后盖的原粘贴，是两次双面胶加一片薄钢板。撬薄钢板与后盖之间是最理想的——不易破电池芯的铝箔包装。但它粘得很紧，又缝隙很小，一不留神就戳到电池芯与薄钢板之间，戳破了，就闻到一股化学气味。
准备仔细观察已拆电池粘贴部位，寻找突破口。

回复支持反对

使用道具举报

发表于 2010-3-10 13:55:45 | 显示全部楼层

强啊，我几年前就把薄电拆好了，就等着大家找电芯的，之前坛子里一直说弱智鸭bl4c的不错，我听说弱智鸭就不想用。现在好了，谢谢各位哦。但是电芯我们这估计找不到！！！遗憾...

回复支持反对

使用道具举报

发表于 2010-3-10 14:39:18 | 显示全部楼层

感谢分享！！！

回复支持反对

使用道具举报
