再发一个DIY贴，SXG75用540数据线简单制作线路图，已成功制作和使用

molishubiao · 发表于 2010-1-19 16:53:26

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？注册会员

x

本帖最后由 molishubiao 于 2010-1-19 16:57 编辑

再发一个DIY贴，SXG75用540数据线简单制作线路图，已成功制作和使用

在淘宝上买sxg75的时候，因为手头已经有sx1的usb540线，所以就没有要，同时也能省几块钱；
不过同事也要买sxg75，回来之后，两人用一根可不成；

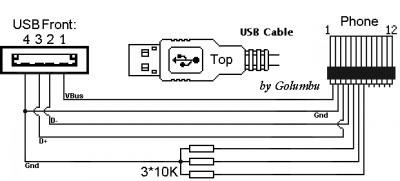

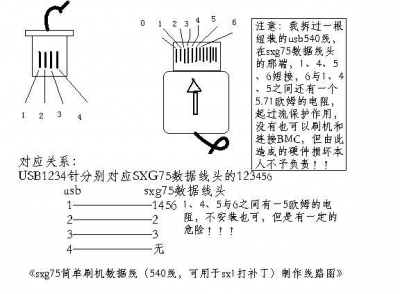

所以我拆开sx1的540USB线手机那一头研究了一下，用万用表测试了一下通断，得出以下定义和结论（如图）

然后就请出我的电焊枪，试制了一根，虽然没有在1、4、5和6针间接5.71欧姆的电阻，但是也能刷机和连接BMC等软件同步
不过，本人强烈建议大家最好在其他坏的电器上拆个5.71欧姆的电阻下来装上，毕竟我参照的就不是原装的usb540线，尽量多加一重保险吧，万一usb口供电不稳把你的手机烧了，那可就赔大了。
FINISH！！！
写完、画完收工
等待加分
如果支持的人多的话

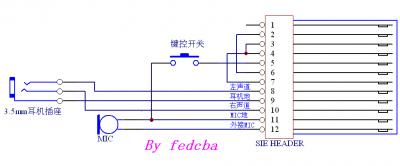

再发《sxg75/sx1立体声、收音机耳机转接线制作线路图》
因为现在的淘宝上卖的耳机转接线都是单声道的
只能回来自己改，哎，郁闷

molishubiao · 发表于 2010-1-19 16:57:43

自家沙发

wxjsw · 发表于 2010-1-19 20:29:28

其实这些图坛子里都有标准接法的~~~

joku · 发表于 2010-1-19 20:44:12

写得真好，可惜不会电工······

书书 · 发表于 2010-1-19 20:54:32

这个牛~~~好帖！

cjb76 · 发表于 2010-1-19 20:58:54

楼主的钻研精神值得赞赏

cjb76 · 发表于 2010-1-26 14:54:57

本帖最后由 cjb76 于 2010-1-26 14:56 编辑

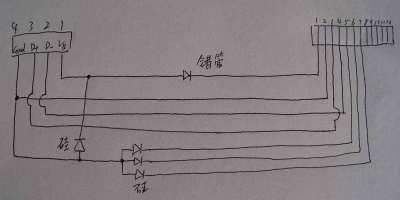

楼主，这个图是对的？？不是吧，不管怎么说usb的第二脚不可能接接口的2脚，我量了自己的线，跟三楼的基本一样，就是1脚有个锗二极管串联，还一个硅二极管反接对地，另外，图中的三个电阻，我的全部是硅二极管，我想这些都是保护用的

cjb76 · 发表于 2010-1-26 15:53:14

咋上个图这么难呢

lihongwen · 发表于 2010-1-26 16:02:51

楼主的精神值得赞赏。想起了6688时代。。。。

aioroswang · 发表于 2010-1-27 08:41:52

电工基础要号，呵呵。不然接个线短路了就不好了

molishubiao · 发表于 2010-1-27 08:51:41

楼主，这个图是对的？？不是吧，不管怎么说usb的第二脚不可能接接口的2脚，我量了自己的线，跟三楼的基本一 ...
cjb76 发表于 2010-1-26 14:54

登录/注册后可看大图

您一定要细心看图
我可是从0开始计数的
0、1、2、3、4、5、6、7~~~~12
起作用的其实就是1——6针
一定要仔细哦

RXJWAN · 发表于 2010-1-27 09:22:03

这个好，我来学习一下！

cjb76 · 发表于 2010-1-27 11:14:40

您一定要细心看图
我可是从0开始计数的
0、1、2、3、4、5、6、7~~~~12
起作用的其实就是1——6针
一定 ...
molishubiao 发表于 2010-1-27 08:51

登录/注册后可看大图

小晕一下，从0开始的，没看仔细，呵呵！

jianghusz · 发表于 2010-1-27 21:36:02

强烈支持楼主再发

bgodspeed12 · 发表于 2010-1-29 03:24:13

支持楼主！

flywinking · 发表于 2010-12-17 22:20:26

回复 3# wxjsw

呵呵，感谢啊
