~~~~自已动手做S75的转接头痛，不知数据口脚定义求助~~~

ttmbtyj · 发表于 2009-6-28 19:51:33

您需要登录才可以下载或查看，没有帐号？注册会员

x

看到有兄弟自已做S75的转接头，我很羡慕，以想自已动手做一个，听说8,10脚为左右声道。9脚为地，
请问是这样的吗？可我接好插上后，用耳机听没声音，还是通过手机的扬声器放出的声音，
请问我错在哪里了~望指点一二~先谢谢了！

ggyygg · 发表于 2009-6-28 19:58:30

本帖最后由 ggyygg 于 2009-6-28 21:38 编辑

看到有兄弟自已做S75的转接头，我很羡慕，以想自已动手做一个，听说8,10脚为左右声道。9脚为地，
请问是这样的吗？可我接好插上后，用耳机听没声音，还是通过手机的扬声器放出的声音，
请问我错在哪里了~望指点一二 ...
ttmbtyj 发表于 2009-6-28 19:51

登录/注册后可看大图

很老的问题了，为什么不使用论坛内搜索？？？

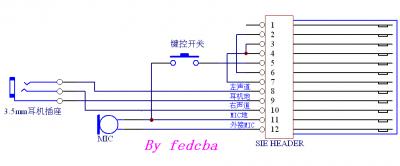

图

ttmbtyj · 发表于 2009-6-28 20:22:40

谢LS的兄弟，但我看不懂这个图啊，请问能给个直接简单的提示吗？我只想接个转接头后，就像以前做6688
转接头一样简单就好！

ttmbtyj · 发表于 2009-6-28 20:45:31

请看得懂的朋友指点一二；我只想知道是哪几个脚接哪里就好~

ajchan · 发表于 2009-6-28 21:05:02

去西客站不是也有么？

ajchan · 发表于 2009-6-28 21:24:03

直接告诉你吧，8脚是左声道，9脚是地，10脚是右声道，2脚和6脚短接，3、4、7脚短接。

ggyygg · 发表于 2009-6-28 21:41:17

按照图纸接的话，你的接线方法是对的。检查一下3.5MM的耳机的接触，地线和左右声道的接法是否正确，可以用万能表测试一下。

S75的接法和SX1是通用的。

ttmbtyj · 发表于 2009-6-28 21:55:23

按照图纸接的话，你的接线方法是对的。检查一下3.5MM的耳机的接触，地线和左右声道的接法是否正确，可以用万能表测试一下。

S75的接法和SX1是通用的。
ggyygg 发表于 2009-6-28 21:41

登录/注册后可看大图

用万用表打过了，三根线是接通了的，但插上接头后，还是断不了手机外放的音；还是老样子，不知是啥原因，

ajchan · 发表于 2009-6-28 22:00:24

按我说的去接吧。

askman1123 · 发表于 2009-6-29 10:06:48

LSD是专家

18ly · 发表于 2009-6-30 09:50:46

自己动手，丰衣足食。
