为什么我的充电器的输出电压是8V呢？不是5V么？

sucx

大家的充电器输出电压是多少伏啊？？？
为什么我的充电器的输出电压是8V呢？不是5V么？

绿岛岛主

为什么是5V？

痞子

5V从何而来？

delta_go

大家的充电器输出电压是多少伏啊？？？
为什么我的充电器的输出电压是8V呢？不是5V么？
sucx 发表于 2009-3-28 18:51


登录/注册后可看大图

输出8V是正常的，那是空载电压，带上负载电压就降下来了。
只要保证充电结束后，电池电压不超过4.25V就可以了。

花卉大败家

我是搞电的，一般说来充电器的开路电压高于工作电压。
开关电源的充电器开路电压与工作电压差别小写；
变压器式的充电器的开路电压要高过额定工作电压很多，理论上为1.414倍（根号2）；
老的充电器多数为变压器式的，体积比较大，重量也很重。现在的充电器几乎都是开关电源的，非常轻，S65、75等配的充电器都是开关电源的。
与测量的万用表也有关系，内阻越大的表测得开路电压越高。
你所说的8V估计是开路测量的，因为充电的时候，不好测量电压，除非拆开充电器或....

两江闲人

我是搞电的，一般说来充电器的开路电压高于工作电压。
开关电源的充电器开路电压与工作电压差别小写；
变压器式的充电器的开路电压要高过额定工作电压很多，理论上为1.414倍（根号2）；
老的充电器多数为变压器式 ...
花卉大败家 发表于 2009-3-28 20:52


登录/注册后可看大图

楼上专业回答...

别时方觉依依

补充楼上的专业回答：
充电器输出8V。这个还是因为SIEMENS的软硬件来决定。
SIEMENS的软件中有一个USB充电允许选择。如果你只给个5V，手机认为的是USB充电。将根据软件开关来决定是否充电。如果你在关机状态下插上5V的电源，手机是不会充电的。但是给8V电压就可以了。分析下手机原理图可以发现当输入8V时它内部的一个MOS管将打开，给电池充电。

另外对楼上的专业回答指出点错误。
1、实际充电时端口电压还是在8V左右，不低于7.5V。
2、手机的充电器基本都是开关电源，除非是N久N久以前的大哥大，用的是变压器。

再补充点。1.41421（根号2）这个关系是因为交流电的峰值电压和它的有效值（均方根值）是1.414倍。

我们说的220V市电，220是它的有效值，它的峰值是220*1.414。
通过5V变压器降压后5V是它的有效值，当经过全桥整流后，不带负载时，电压为5*1.414V。但是当满载输出时就只有5V的直流输出了。

痞子

都是专业人士啊

askman_1

LSD,,,解释一下,开关电源和变压器的差别吧,,,,一直就不明白手机充电器那P轻P轻的,,,为什么ADSL的变压器那么沉,还有那个MP3的充电器,USB的充电器,甚至LED灯也有用USB充电器当变压器的

USB不能关机充电啊,,,,,论坛某人号称关机用USB充电截图的,,,,,,,,一直我就不明白

chanyefuwu

楼上太专业了,不过我见过的充电电压大多标是5V实际是7~8V左右

花卉大败家

“另外对楼上的专业回答指出点错误。
1、实际充电时端口电压还是在8V左右，不低于7.5V。
2、手机的充电器基本都是开关电源，除非是N久N久以前的大哥大，用的是变压器。”

为了弄个明白第一个质疑，我用万用表实测了一下，空载电压在8V多一点，充电电压真难测，用两个大头针扎在露出的插头上，稍一用力触点铜片被压下就不充电了，而且搞得触点铜片也有变形，很容易接触不良，给今后使用留下后患。
干脆一不做二不休，将充电插头的塑料盖子打开了，不小心断了一个脚，（心痛啊，都是楼上搞得)。拆掉插头塑料盖测电压就方便多了。
实测在充电的时候电压降到了5V左右，而且是脉动的，也就是说（至少刚开始的时候）机子是在脉冲充电，（好像有些资料说脉冲充电比较好，记不清了，大家自己搜）
第二个质疑：
我用过的阿尔卡特（好像是OT310，太早了记不清了）、摩托罗拉V180都是变压器的充电器，而更早的NEC（好象是DB2100，就是开关电源）

花卉大败家

电脑的USB接口也有5V电压输出，电压是很稳定的，但带负荷能力有限或者说输出功率有限。利用这个USB输出的 5V电源可以给小功率的电器供电，比如USB风扇、MP3、手机充电，甚至日本人都发明了USB剃须刀、USB ZW器。
电脑关机后（不拔下电源线，不切断插座上的开关）USB插头是否有电与电脑的设置有关，最简单的看看你的电脑关机后，光电鼠标的灯是否在亮，如果电脑关机后USB还有电，那么给一些小电器供电就是有可能了，当然有些需要电脑工作时才能完成的工作就做不了了。
仅供参考 如有错误造成的损失概不负责！

超人是我哥

没关心过这个问题  我用的是以前S65的那个充电器 S75那个改接头的和那个三个脚的都没用过

别时方觉依依

感谢花卉大败家  的刨根问底

我用示波器测试了下电源端口。看看到底是什么样的。
下面发图，各位看得懂的看，看不懂的就听我说吧。

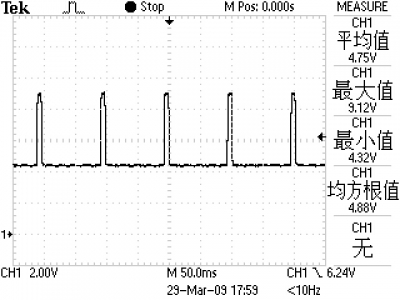

图片1：

这张图片是当我在手机里放了一块电量为80%的电池的时候，充电器插上后用示波器监视电源端口。

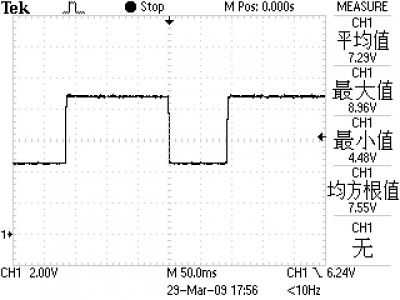

图片2：

这张图片是当我在手机里放了一块电量为10%的电池的时候，充电器插上后用示波器监视电源端口。

从中我们可以看出。
1、在整个充电过程中，手机将不停检测剩余电量，然后通过调整占空比比例给电池充电。
    当剩余电量比较少时，充电时间比较长，当剩余电量比较多时，充电时间就比较少。
2、充电时，电压将被拉低到5V以下（图中显示的最小电压为4.3~4.5V）
3、不充电时，端口电压为充电器空载电压8V以上。

均方根值为我们用万用表测量时显示的电压。
我说的7.5V，和花卉大败家 说的5V都对。只是我们用了不同剩余电量的电池，然后用的是万用表测量了端口电压。
当花卉大败家 说电压是脉动的，我觉得我不得不用示波器看了。

花卉大败家

靠，示波器都用上了，遇到高手了，无脸再在这个地盘混下去了。银子你拿去，我改名字了。

qqqingren

怎么区分充电器的好坏不？

现在手头好几个充电器 准备捡一个好的 改成usb口的 以后就用这个给所有的机机充电了  。

askman_1

据说3*的手机充电器好，，，

davidlone

技术贴好啊，明白了些道理

pdlwx

非常好的技术帖

xclrk

我怎么感觉14L的两张图贴反了?
