6688的COM口数据线连电脑出现的问题解决方法之一

xing-v

象俺这般在这种时候才接触6688的人，连自已都不知图它什么，或许当是一种消遣时间罢了，电话也不指望它，上手了就该玩起它可玩的地方不是。
就第一步却卡在了数据线上，问题出在于I/O口读写错误(在用V_KLay出现的错误提示俺忘了截图)，偏俺用的是COM口的线(听说USB口的线不会这样到底真假也无从得知)，本想在6688面世N年之久的现在到论坛潜一下水解决应该不在话下，实际上问题却不是俺想的那么简单。
遍观论坛，遇此问题的人也不少，俺就不明白他们是怎么解决的，所见解之处大致如下：
1.调COM口速率。
2.还是调COM口速率。
3.软件。
4.换电脑。
5.换数据线。

在俺用了十几个小时从软件到电脑再到数据线把问题解决后发现上面这些根本都不是问题所在。
1.很多人都认为是COM口速率的问题，改线后把COM口速率调在300时一样的刷机。
2.软件不是问题，大家用的都是相同的。
3.没解决之前换了几台电脑都不行。
4.并不是每个人想换数据线就有得换的。

数据线解决的原理很简单，只是没有想到是它的问题。
不管它用的是什么电平IC它都需要一个稳定的电压让它工作(俺拿到的两条就两种IC而且还不是常见COM口的MAX232)，劣质的线为了降低成本都会省掉某些东西，就如俺拿到的是用二极管的压降特性来取电源的，这样的电源质量非常低，造成数据线的连接很不稳定，所以有了有的电脑能用有的不行，软件也一样有的可以有的不行，比如，没改之前用手机工作室可以操作，其它的却不行，它让俺误认为不是数据线的问题而花了大量时间，有了以上的思路解决变得非常简单，直接用一个5V稳压IC给数据线的电平IC供电就行了，改完之后所有电脑通吃。
必需要说明的是俺也只是拿到了这样的数据线，不排除不同电路的数据线会存在其它问题。

这是原电路板背面

这是原电路板正面

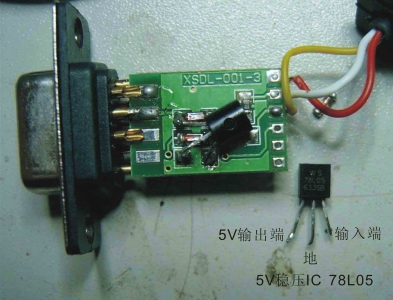

去掉一个二极管，割断相连的线路（如找确实不到5V稳压IC可以用USB线在USB口里取电，下面焊下来的二极管右点是5V+，左点是V－，对应USB线的1和4脚，注意不要接反了）

改完的电路板


最后告知各位问题有可能发生在你认为不可能的任何一点上，在碰到问题的时候要往多方面想想

[ 本帖最后由 xing-v 于 2008-1-3 22:07 编辑 ]

wapsego

沙发，终于还是发出来了。嘿嘿。

cy1990

学习中,,,,,,,,,,,,,,,,,,,,,,

kov

原来是这样！！！

segalgx

强人，支持一个

io89

这种强人玩小８肯定能玩出名堂来的．

cwn

这个要顶，真是强

wangjihua_s57

:/kka 顶强人~

名签儿

我的数据线从买来就不能用……请教一下楼主……帖子里讲的这个“5V稳压IC”从那里能买到……”或者从什么东西上能得到…或者拆到……没学过无线电相关的知识，却想学一点……从什么地方入手呢？谢谢

xing-v

这个不好说，很多电路板上都有，你只要看到上面写着78L05就行了，或者找个维修店买一个才几毛钱

zjou

好贴,收藏了,我的可能也是这个问题

zsl0000

确实不错！我是改外接电源。数据线检测见签名:/ws

名签儿

谢谢楼主

名签儿

今天把我的数据线也拆开看了下，应该和楼主的数据线是一批的(XSDL-001-3)，看来按照楼主办法应该可以……可惜缺7J8L05这个关键零件……拆了一个破鼠标和一个破万能充，都没能找到……楼主给个提示：您估计在什么电子产品的线路板上会有我需要的东西呢？家里地下室还有套淘汰的电脑主板，显卡，声卡，猫……

xing-v

很多电路都用到，而且封装也不同，有直插的，贴片的，三脚的，8脚的，单排的，双排的，四面的，电脑配件里倒是少，因为电脑电源已经有5V电压了。
为什么？？为什么这事难度会出现在找个5V稳压IC上？？要不是有人问俺一辈子都不会想到这事上。就如俺没有想到不连电脑会是数据线的问题。
（看上面第三张图的字）

[ 本帖最后由 xing-v 于 2008-1-3 18:21 编辑 ]

名签儿

原因很简单：但凡有可能发现这个问题的人肯定都了解稳压IC，知道从那里找到这个东西…我啥也不懂，找不到也就不足为奇了。
这样也难不倒你，看的出楼主真是高手高手高高手……

名签儿

我要是再问个很弱的问题楼主是不是就要砍人了：请问usb线的1脚和4脚怎么辨认……就是说哪个是1脚，哪个是4脚？接反了会把数据线烧坏么？如果烧不坏我自己试试就好了。(我连万用表也没有……电烙铁还是三天前刚买的，嘿嘿)

xing-v

%￥＊＆%＃＆＠＾从左边数起第一个是1脚，从右边数起第一个是4脚。。。
说不怕你那是骗你的，你赶紧买万用表吧，烙铁都有了不在乎多买一个吧。
警告：不许问万用表怎么用。

名签儿

呵呵，谢谢，明天试试……

名签儿

动手中……
