没有杂音的6688外接话筒放大电路

taitaile · 发表于 2007-12-21 11:48:11

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？注册会员

x

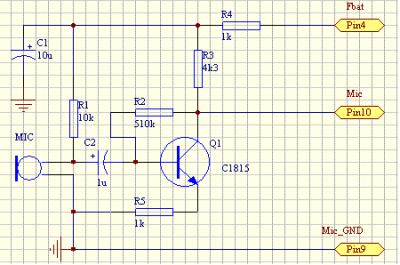

自己做实验搭了一个小8用的外接话筒放大电路，用来录音效果很好，贴出图来跟大家分享。
该电路的特点是增加了R4C1组成的电源滤波，与没有电源滤波相比，明显没有了杂音。
耗电0.7ma,使用贴片元件可以把整个电路装入耳转内。

farmergood · 发表于 2007-12-21 12:06:04

好东西谢谢分享了！

ZXMH · 发表于 2007-12-21 13:49:23

强人啊!

taitaile · 发表于 2008-1-2 09:34:51

自己顶!！觉得这东西不错，用来录音效果很好。看来大家不感兴趣咯。
还有更简单的。555555

wf00923 · 发表于 2008-1-2 10:24:14

不错不错，要是有能放入耳转的成品就好了！

05220621 · 发表于 2008-1-2 10:55:50

支持量产。

估计成本是多少、

germany · 发表于 2008-1-2 11:03:15

这个好似太专业

hf1007 · 发表于 2008-1-2 11:40:44

我要购买，
楼主接受定制吗
是装在转接头里？

taitaile · 发表于 2008-1-2 11:59:02

用贴片元件，已经装入耳转内，是用更简单的电路，改天上传用它录的一个vmo文件,效果真不错。
可以用来讲课录音，会场录音等。用这个话筒通话对方还是听到一点点类似普通固话受手机干扰那种杂音。
这东西现在这个年代量产已经不太合适了，毕竟小八用到现在已经差不多了，需求量不会有多少。

[ 本帖最后由 taitaile 于 2008-1-2 12:06 编辑 ]

wf00923 · 发表于 2008-1-2 14:09:05

那就给论坛的8友小批量生产下，估计还是有人需要的！

Temper · 发表于 2008-1-2 14:44:25

顶楼主，希望能多产一些。

可以论坛发帖统计需求数量。

胡同印象 · 发表于 2008-1-2 16:17:37

支持，小8的外录一直是问题

maitianZ · 发表于 2008-1-2 16:18:28

我一直想有个这种东东，就是不会做，遗憾啊。。。

taitaile · 发表于 2008-1-7 09:25:59

原帖由 maitianZ 于 2008-1-2 16:18 发表

 登录/注册后可看大图

我一直想有个这种东东，就是不会做，遗憾啊。。。

要是同城网友，可以帮你做一个，哈哈

wf00923 · 发表于 2008-1-7 10:14:15

还是希望楼主能多做一些成品，收取合理的费用，估计需要的人还是有的！

maitianZ · 发表于 2008-1-7 12:55:14

taitaile兄哪里的呢，偶浙江嘉兴的

小8电池 · 发表于 2008-4-1 00:59:49

看起来很不错，不过“用这个话筒通话对方还是听到一点点类似普通固话受手机干扰那种杂音”，最简单的转接头也不会这样吧，是不是mic的声音变得太大了？弄个开关，通话时断开4脚的电源供应，转到原始线路。

另外最关心的就是使用贴片元件，电路板怎么设计加工，哪位机油介绍一下网上哪里买材料元件。

taitaile · 发表于 2008-4-1 10:03:26

原帖由 小8电池 于 2008-4-1 00:59 发表

 登录/注册后可看大图

看起来很不错，不过“用这个话筒通话对方还是听到一点点类似普通固话受手机干扰那种杂音”，最简单的转接头也不会这样吧，是不是mic的声音变得太大了？弄个开关，通话时断开4脚的电源供应，转到原始线路。

另外最 ...

因为是小信号放大电路，受些干扰是很正常的，特别是手机通话时在发射信号。安装开关是很困难的！
手工制作线路板的方法：使用钢锯片刻，就像把一块四方形田地隔成几块小的那样。

[ 本帖最后由 taitaile 于 2008-4-1 10:06 编辑 ]

拉登 · 发表于 2008-4-1 11:31:56

可否做一个外接播放MP3的电路以及具体元件

taitaile · 发表于 2008-4-1 12:00:06

原帖由拉登于 2008-4-1 11:31 发表

 登录/注册后可看大图

可否做一个外接播放MP3的电路以及具体元件

买一对电脑有源音箱不就得了？
