求助：耳机线怎么接？？？

ufo900 · 发表于 2007-9-25 17:19:08

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？注册会员

x

又拿出了尘封已久的小8，刷了3.8，可是耳机线却搞乱了，其中有5条线，两条红，两条黄，一条绿，不知怎么接，请8友指点，谢谢！！！

fydwdly · 发表于 2007-9-25 18:07:28

转发印象版主的贴

接口定义：
　　1:充电IN- ：充电负级或DATA地
　　2:AUDIO_L ：耳机左声道
　　3:充电IN+ ：充电正级
　　4:DC+　　：3.6V供电正极
　　5:DATA_OUT：数据输出
　　6:DATA_IN ：数据输入
　　7:MODE　　：线控MIC模式选择
　　8:CTRL　　：线控按键输入端
　　9:GND　　：话筒地
　　10:MIC_IN　：话筒正极
　　11:AUDIO_R ：耳机右声道
　　12:AUDIO_GD：音频地

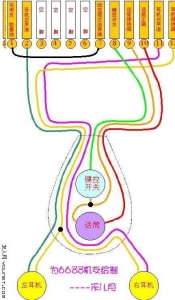

图片附件: [耳机] 耳机.JPG (2006-8-16 15:26, 57.93 K)

fydwdly · 发表于 2007-9-25 18:12:00

file:///E:/手机/6688/大家给我发个6688耳机大定义啊_%20-%20西门子：6688系列手机论坛%20-%20手机论坛%20快乐手机我能行手机网智能手机西门子明基%20-%20Powered%20by%20Discuz!.files/image.gif图片附件: [耳机] 耳机.JPG (2006-8-16 15:26, 57.93 K)

file:///E:/手机/6688/大家给我发个6688耳机大定义啊_%20-%20西门子：6688系列手机论坛%20-%20手机论坛%20快乐手机我能行手机网智能手机西门子明基%20-%20Powered%20by%20Discuz!.files/tvq7+g==_TdoMJzW7WGx2.jpg

fydwdly · 发表于 2007-9-25 18:18:25

看附件

ufo900 · 发表于 2007-9-25 19:15:34

我的耳机只有五根线

cafeimao · 发表于 2007-9-25 20:14:39

原帖由 ufo900 于 2007-9-25 17:19 发表

 登录/注册后可看大图

又拿出了尘封已久的小8，刷了3.8，可是耳机线却搞乱了，其中有5条线，两条红，两条黄，一条绿，不知怎么接，请8友指点，谢谢！！！

重新接一次吧……
地线可以共用

He____ · 发表于 2007-9-25 21:12:30

仅有色芯是不够的，还得要知根底才行。
建议找块万用表子测一下。

fydwdly · 发表于 2007-9-25 22:53:41

楼上说的正是。
