征求６６８８线路图

woshiliubin · 发表于 2007-5-10 10:53:00

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？注册会员

x

６６８８走到现在已经６年了，不少机子都有或这样或那样的毛病，有时候一个小故障就会导致小８罢工，给众多机油带来莫大的遗憾．　
有电路图就好办多了，马上就可以让爱机起死回生，重享小８无限乐趣！！！

麻烦有图的机油发一份上来，全体小８粉丝都会对你感激不尽，拜托了！！！

franklee1997007 · 发表于 2007-5-10 11:06:08

有图是主板彩图,电路图没见过,带电位等参数的图,更不用说了!!:)

wodeyuwen · 发表于 2007-5-10 11:24:08

没有见过那东西`~

远洋 · 发表于 2007-5-10 12:12:05

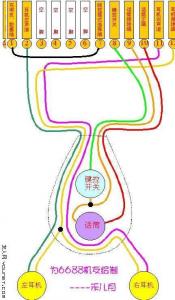

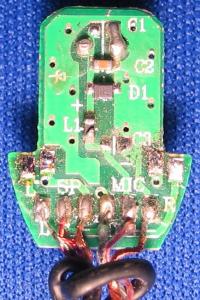

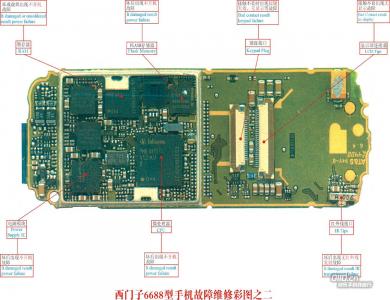

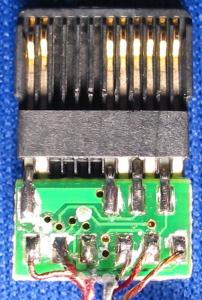

给你。。。。。。。。。。。。。。。。。。。。。。。
都是。。。。。。。收集的

woshiliubin · 发表于 2007-5-10 13:04:39

有没有修手机的朋友提供详细的电路图？

qianjuxing · 发表于 2007-5-10 13:27:04

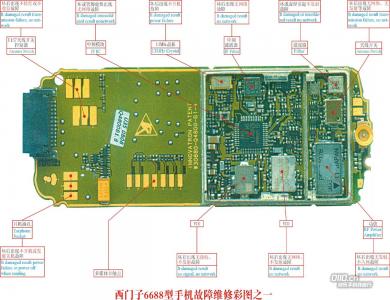

我也来发点！下面是图片

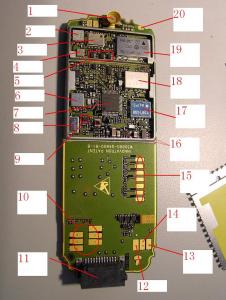

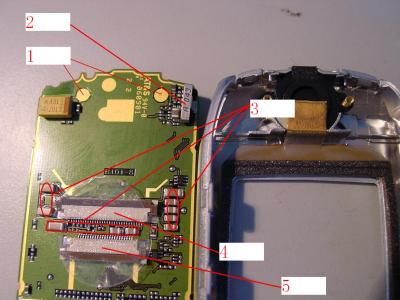

背面拆掉屏蔽板
1.外接天线转换座（损坏会引起无网络，难发射故障）
2.1800Mhz接收滤波器
3.天线开关（损坏会引起无网络，难发射，接收灵敏度差等故障）
4.900Mhz接收滤波器
5.天线频段收发切换控制管（损坏会引起不入网故障）
6.接收一中频滤波器（损坏会引起五接收，不入网故障）
7.射频信号处理器（虚焊或损坏会引起不开机，无网络，不发射，信号跳变等故障）
8.13Mhz时钟晶振（损坏或性能下降会引起不开机，无网络故障）
9.13Mhz信号放大管（损坏会引起不开机故障）
10.SIM卡触点（接触不良或太脏会引起不识卡故障）
11.外部接口座（接触不良或损坏会引起不能待机充电，外接耳机无声等故障）
12.电压负极VBAT-（接地）
13.电池正极VBAT+
14.电池温度检测脚
15.MMC卡借口触点（接触不良会引起MMC卡不能正常使用识别）
16.射频稳压供电管（损坏后会引起不开机，无网络故障）
17.RXVCO1（接收第一本振VCO损坏会引起无接收，不入网故障）
18.TXVCO（损坏会引起不发射，无网络故障）
19.功放PF08107B（损坏会引起无发射，不入网故障）
20.天线触点（接触不良或天线损坏不匹配等会引起接收灵敏度差，难发射故障）

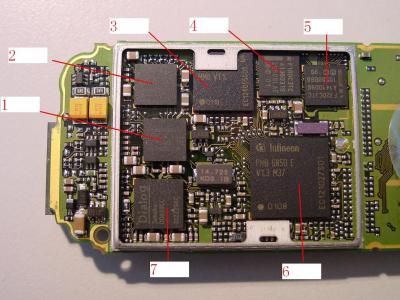

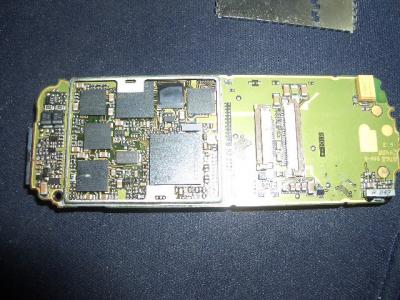

正面芯片
1.暂存器1（损坏会引起不开机，存不了信息等故障）我认为1和2是MP3解码芯片
2.暂存器2（损坏会引起不开机，存不了信息等故障）
3.音频IC（虚焊或损坏会出现无信号，无网络等故障。送话音小，有噪音很大可能是音频IC损坏。另据说因封状方式的原因668X的音频IC无法替换！）
4.版本（虚焊或损坏会引起不开机，无网络，手机功能紊乱等故障）
5.版本F320C3T（虚焊或损坏会引起不开机，无网络，手机功能紊乱等故障）
6.CPU（损坏或虚焊会引起不开机，不入网故障）
7.电源IC（损坏会出现不开机，不入网故障）

[ 本帖最后由 qianjuxing 于 2007-5-10 17:59 编辑 ]

疯狂蜗牛 · 发表于 2007-5-10 17:03:30

顶顶顶

woshiliubin · 发表于 2007-5-11 07:44:28

线路图线路图线路图

烟灰缸 · 发表于 2007-5-11 08:13:12

本来想发一份里面有详细部件和线路图的《sl45维修手册》，可惜文件太大了（近2M），超出了论坛限制...

woshiliubin · 发表于 2007-5-11 22:59:04

原帖由 烟灰缸 于 2007-5-11 08:13 发表

 登录/注册后可看大图

本来想发一份里面有详细部件和线路图的《sl45维修手册》，可惜文件太大了（近2M），超出了论坛限制...

在那里有下的？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？

woshiliubin · 发表于 2007-5-11 22:59:55

在那里有卖的？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？？

烟灰缸 · 发表于 2007-5-12 00:05:02

以前搜集到的，你留个邮箱或QQ，我发给你

odazhou · 发表于 2007-5-12 00:36:00

提示: 作者被禁止或删除内容自动屏蔽

woshiliubin · 发表于 2007-5-12 02:18:39

原帖由 烟灰缸 于 2007-5-12 00:05 发表

 登录/注册后可看大图

以前搜集到的，你留个邮箱或QQ，我发给你

我的QQ：１０６２３２３１７
谢谢

d_b · 发表于 2007-5-12 19:08:49

原帖由 烟灰缸 于 2007-5-11 08:13 发表

 登录/注册后可看大图

本来想发一份里面有详细部件和线路图的《sl45维修手册》，可惜文件太大了（近2M），超出了论坛限制...

谢谢
zcy8255@126.com

zsl0000 · 发表于 2007-5-12 19:42:21

pdf文件需要的请下，图就不截了。

烟灰缸 · 发表于 2007-5-12 23:55:43

已经给留有邮箱的三位朋友发了《维修手册》，我的网速太慢了，就不再发邮件了。想要手册的朋友可以向d_b 、odazhou、lfdu这三位朋友联系

烟灰缸 · 发表于 2007-5-13 13:32:13

“你发送到odazhou@163.com的邮件由于以下原因被退回 : odazhou@163.com 用户不存在”
13楼的朋友，抱歉了，呵呵

woshiliubin · 发表于 2007-5-16 18:55:33

原帖由 zsl0000 于 2007-5-12 19:42 发表

 登录/注册后可看大图

pdf文件需要的请下，图就不截了。

感谢了，已经联系过，太热心了，谢谢

sirjang · 发表于 2007-5-17 15:11:28

谢谢,正赶上要学习硬件知识呢
