给小8做的红外控制器

yingbin

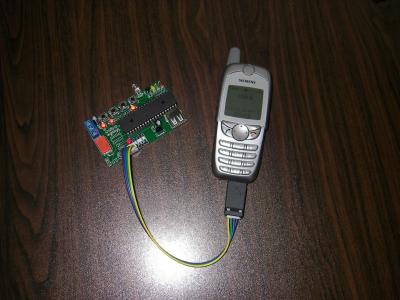

没事整理了一下资料,重新做了个用小8实现的电视遥控器

fydwdly

原帖由 yingbin 于 2007-3-24 08:32 发表


登录/注册后可看大图

没事整理了一下资料,重新做了个用小8实现的电视遥控器

能说明怎么用吗？

yingbin

原帖由 fydwdly 于 2007-3-24 08:44 发表


登录/注册后可看大图

能说明怎么用吗？

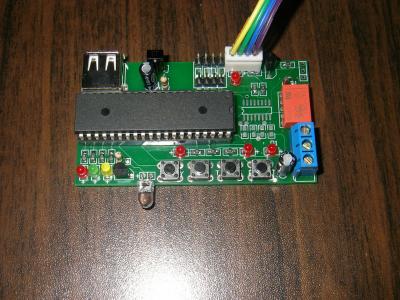

就是控制器本身有红外接收管[黑色的]和红外发射管[那个白色透明的],可以学习电视遥控器的按钮功能,记忆在小8中,然后以后就可以让小8发出这些红外信号来控制电视机,当然也不一定要电视机,也可以是机顶盒,DVD什么的,同样也可以支持以前的短信控制和日程定时控制

sccdcmx

这个强啊！楼主能详细说明吗？很有兴趣哦···

yiyibite

好东西,具体讲讲

fydwdly

具体怎么使用能说说吗？楼主做得相当专业哦。

hbshylove2

真是好玩啊，希望楼主详细说明一下怎么用。

updata

看样子不复杂，不过我不会，希望楼主详细说明一下方法

另外6618也能这样吗？

czad

楼主，软件上是怎么实现的啊，能不能共享一下资料一起学习学习啊？我们老一辈的机油都很感兴趣的啊！

delcat

强高手羡慕呵呵

gen_service

顶啊！什么回事，你那块板印好了绿油白字，看样子不是手工产品，可否详细说明，或者有没有办法在0110推广？

帅猪

只用手机供电吧？

兰陵笑笑生

楼主的小八成色不错 羡慕啊

yingbin

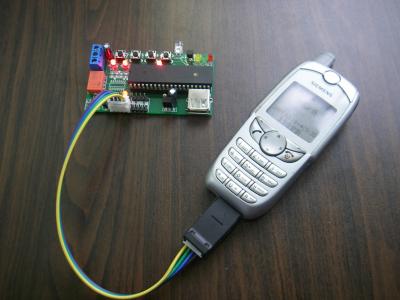

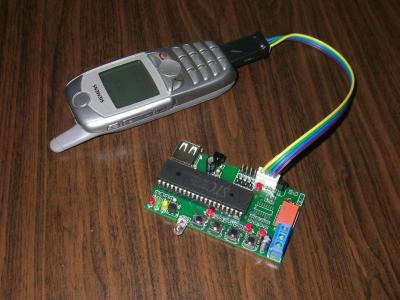

解释一下:我设计的控制器有4根线和小8相连,其中两根是电源线,给控制板供电,另外两根是通讯线,发送和接收,完成两者之间的通讯

那么这个控制器能实现什么功能呢?

1:温度记录仪功能:通过控制板上的DS18B20可以采集现场-20-120度之间的实时温度,并以一定的时间间隔上传到小8中,利用小8强大的文件处理功能以文件形式保存在MMC卡上,并可以在小8上浏览,(必须打上BIN文本补丁)当然也可以短信方式把实时温度发送到指定手机号码上,完成温度的远程传送,除了温度,控制器上还有4路开关量信号输入可以测量记录开关量信号,比如一些电器的开关状态等等

2:定时控制功能:
  控制板上有一个继电器输出,这个继电器的开关与否取决于小8的重要记事中的时间控制,你可以在小8上编辑定时时间来实现真正的电器定时开关,所以可以轻松支持多段定时

3:远程控制功能
  给小8打一个电话或发送一个短信可以控制控制板上的红外信号输出,红外信号可以学习任意的红外遥控器信号,也就是说可以把小8当作可短信控制的红外遥控器


还有其它一些功能可以提建议,我都可以考虑加入

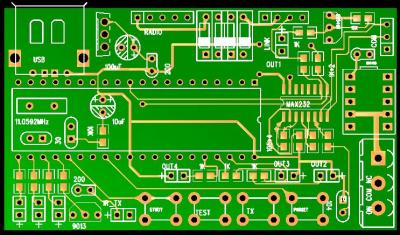

动手能力强的我提供电路图和程序还有PCB文件,大家一起来DIY

我爱绿茶

还是不明白如何通过手机来控制外接设备，数据口里的12根接口要用到哪几个才能输出指定信号呢？有记录温度的BIN文件吗?

gen_service

那就是说，不单止是一个学习遥控器，还是一个远程控制器？密切关注！

yjs30091

看不懂看不懂

yingbin

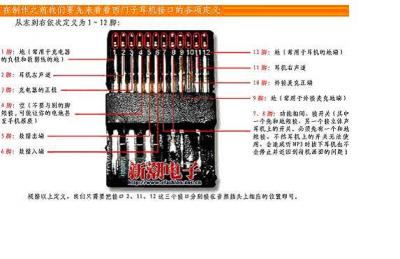

第5脚和第6脚就是小8和外界设备的通讯口

比你帅

这个强，虽然搞不懂，但是好贴一定要顶的

ssk001

小8就是供电和按键吧？
